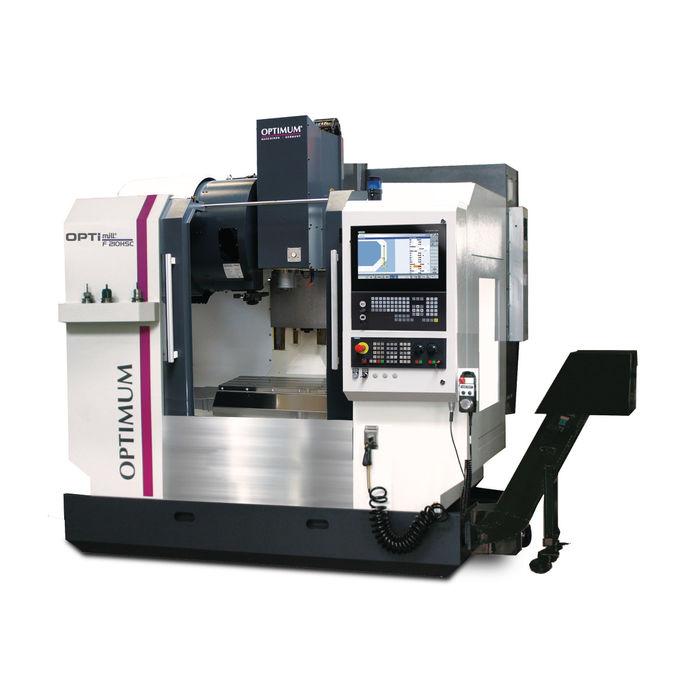

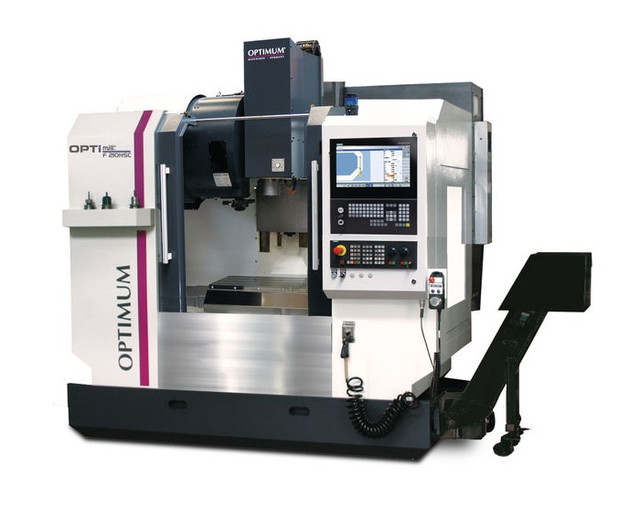

Фрезерный станок с ЧПУ OPTImill F 210HSC

Фрезерный станок с ЧПУ OPTImill F 210HSC
  • Фрезерный станок с ЧПУ OPTImill F 210HSC, фото 2
  • Фрезерный станок с ЧПУ OPTImill F 210HSC, фото 3
  • Фрезерный станок с ЧПУ OPTImill F 210HSC, фото 4
  • Фрезерный станок с ЧПУ OPTImill F 210HSC, фото 5
  • Фрезерный станок с ЧПУ OPTImill F 210HSC, фото 6
  • Фрезерный станок с ЧПУ OPTImill F 210HSC, фото 7
  • Фрезерный станок с ЧПУ OPTImill F 210HSC, фото 8
  • Фрезерный станок с ЧПУ OPTImill F 210HSC, фото 9
  • Фрезерный станок с ЧПУ OPTImill F 210HSC, фото 10
  • Под заказ, 60 дней
  • Оптом и в розницу
  • Код: 3511222

Оптовые и розничные цены уточняйте

+375173192519
  • +375173172517
  • +375447777794
  • +375296811812
  • График работы
  • Адрес и контакты
  • Производитель и гарантия
Фрезерный станок с ЧПУ OPTImill F 210HSCФрезерный станок с ЧПУ OPTImill F 210HSC
Оптовые и розничные цены уточняйте
Под заказ, 60 дней
+375173192519
  • +375173172517
  • +375447777794
  • +375296811812
Описание
Характеристики
Информация для заказа

Фрезерный станок с ЧПУ OPTImill F 210HSC.

F 210HSC  фрезерный станок с ЧПУ серии Premium ― высокая точность,
прочная конструкция, эффективность и экономичность.

Главные аргументы: качество, эффективность и цена​






• Управляющая стойка Siemens Sinumerik Control 828D с 15,6 дюймовым сенсорным дисплеем.
• Жесткая тяжелая конструкция, высокая производительность и надежность.
• Линейные направляющие с рециркуляционными роликами для высоких скоростей ускоренного хода и высокой несущей способности.
• Освещение рабочего пространства осуществляется изнутри кабины фрезерного станка.
• Смазка направляющих в автоматическом режиме.
• Сервоприводы с высокими крутящими моментами на всех трех осях.
• Многочисленные ребра жесткости на станине из высококачественного серого чугуна марки MEEHANITE.
• Прецизионно отшлифованный большой стол с четырьмя Т-образными пазами.
• Переносной электронный маховик, позволяющий ускорить процесс наладки станка.
• Транспортер ленточного типа обеспечивает эффективную выгрузку стружки.
• Разъем RJ45, порт USB и разъем питания 230В.
• Бак для охлаждающей жидкости на 370 литров с системой фильтров для очистки охлаждающей жидкости от стружки.
• Закрытый шкаф управления со встроенным теплообменником обеспечивает оптимальную температуру даже в случае высоких температур окружающей среды; предотвращает проникновение частиц грязи.
• Опционально доступен высокочастотный шпиндель (Built-in spindle) Kessler до 24000 об/мин.
• Телескопические защитные кожухи направляющих по всем осям.

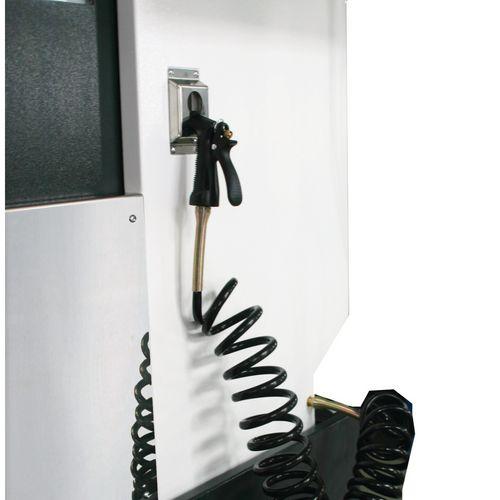

• Пневмопистолет для очистки зоны резания.
• 2 года гарантии на систему ЧПУ Siemens.



ПНЕВМОПИСТОЛЕТ ШВП МАКСЛООТДЕЛИТЕЛЬ
· Легкая очистка рабочего пространства. · Класс точности C3.
· Обеспечивают высокую точность и повторяемость.

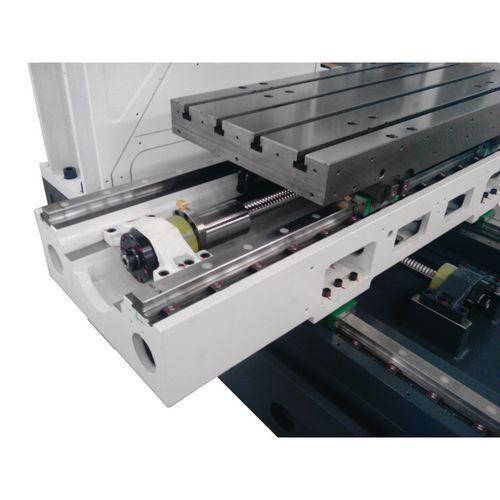

· Шарико-винтовой привод с прямым соединением.

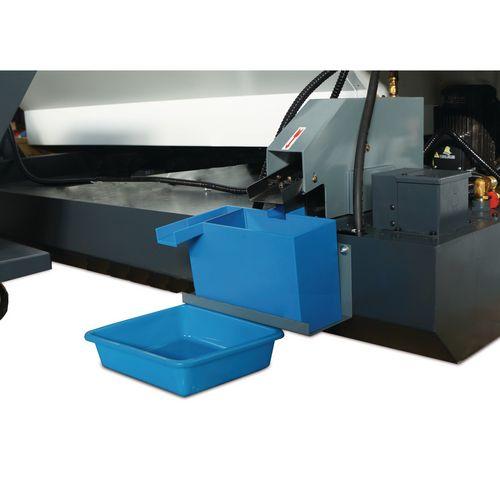

·  Отделение масла из жидкости СОЖ.
·  Отделение твердых частиц путем отстаивания в контейнере.
СМЕНЩИК ИНСТРУМЕНТА СИСТЕМА УДАЛЕНИЯ СТРУЖКИ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ
· Двойной захват с 30-тью местами для инструментов.
· Максимальная длина инструмента 300 мм.
· Мощная система очистки стружки для очистки рабочего пространства и заготовки. · Профильные рельсы с роликовой направляющей.

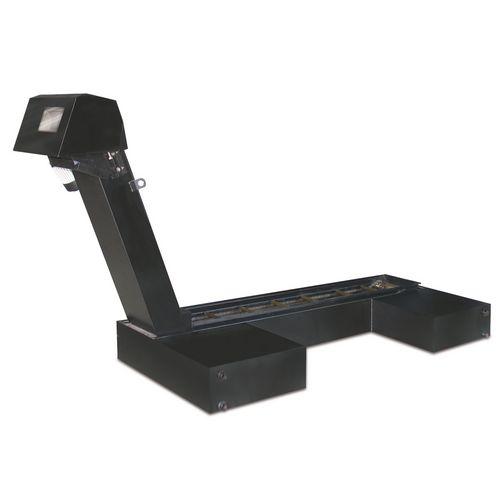

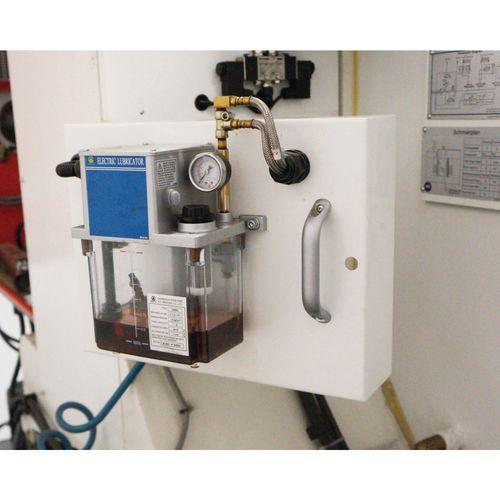

ТРАНСПОРТЕР ДЛЯ СТРУЖКИ СИСТЕМА ОХЛАЖДЕНИЯ ЦЕНТРАЛЬНАЯ СИСТЕМА СМАЗКИ
· Ленточного типа.
· Эффективно удаляет стружку.
· Три насоса охлаждающей жидкости, каждый мощностью 560 Вт.
· Объем бака 370 литров.
· Скорость подачи 155 л / мин.
· Предотвращает износ направляющих.






Технические характеристики

Модель F 210 HSC
Артикул 3511222
  Ременной привод In-line шпиндель Высокочастотный шпиндель
(Built-in spindle) Kessler
Опции шпинделя - 3511290002** 3511290014**
Электропитание
Электрическое подключение 380 В / ~50 Hz
Общая потребляемая мощность 31 кВА 48 кВА
Шпиндель
Привод шпинделя ( режим S1) 9 кВт 25 кВт
Крутящий момент шпинделя (режим S1) 57 Нм 32 Нм
Привод шпинделя ( режим S6,  30%) 21.2 кВт 35 кВт
Крутящий момент шпинделя (режим S6, 30%)  135 Нм 39 Нм
Конус шпинделя SK 40 / DIN 69871 HSK A-63 DIN 69893
Максимальный Ø торцевой фрезы Ø 63 мм
Максимальный Ø концевой фрезы Ø 32 мм
Система охлаждения
Мотор-насос (3 шт.) 0.56 кВт
Скорость потока 155 л/мин
Объем бака 370 л
Точность
Повторяемость ± 0.005 мм
Позиционирование ± 0.005 мм
Сменщик инструмента
Тип Двойной захват
Количество инструментов 30
Макс. Ø инструмента 75 мм
Макс. Ø инструмента (при соседн.свободном) 125 мм
Максимальная длина инструмента 300 мм
Максимальная масса инструмента 8 кг
Время смены инструмента, инструмент-инструмент 2 сек.
Перемещения
Ось X  800 мм
Ось Y 500 мм
Ось Z 500 мм
Подача по осям
Ускоренная подача оси X, Y, Z 30 000 мм/мин.
Крутящий момент приводов осей
Ось X 11 Нм
Ось Y 11 Нм
Ось Z 16 Нм
Скорость вращения шпинделя
Скорости* 10 000 об/мин. 12 000 об/мин. 24 000 об/мин.
Пневматика
Сжатый воздух 5-7 Бар
Рабочий поворотный стол
Расстояние шпиндель-стол 100 - 600 мм
Размер стола, Д х Ш 900 x 520 мм
Размер Т-об.паза / кол-во / расстояние 16 мм / 5 / 80 мм
Максимальная нагрузка на стол 450 кг
Размеры
Длина x Ширина x Высота 3 838 x 2 280 x 2 260 мм
Масса станка 6250 кг

* пожалуйста, имейте ввиду, что мощность двигателя следует уменьшать на 20 % при выполнении продолжительной операции.
** должен быть заказан с базовой машиной. Не может быть модифицировано.






Рекомендуемые дополнительные опции

  Артикул Наименование

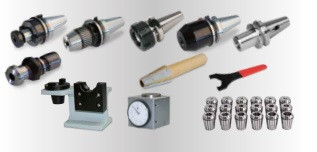

3536109 Стартовый комплект оснастки SK 40 / DIN 69871

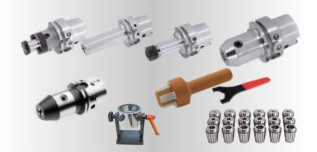

3536110 Стартовый комплект оснастки HSK A-63
3511290502* Силовой трансформатор (для особых нужд зажима)
3511290100* Интегрированный блок, 20 бар
3511290102* Внешний блок, емкость бака 165 литров, 20 бар
3511290104* Внешний блок, емкость бака 165 литров, 70 бар
3511290402* Кондиционер (вместо стандартного оборудования: теплообменник)
3511290201* 4 ось (подготовка)
3511290210*

4 ось полный комплект:
· Трехкулачковый токарный патрон 100 мм
 · Задняя бабка
 · Двигатель SIEMENS
 · Монтаж

3511290202* 4 и 5 оси (подготовка)
3511290250* 4 и 5 оси полный комплект:
· Трехкулачковый токарный патрон 100 мм
 · Задняя бабка
 · Двигатель SIEMENS
 · Монтаж
3511230 12 Датчик измерения инструмента Renishaw TS 27R.
3511230 13 Бесконтактный датчик измерения инструмента Renishaw NC4.
3511230 17 Подготовка станка для установки Renishaw NC4.
3511230 14 Датчик измерения детали Renishaw OMP60.
3511230 18 Подготовка станка для установки Renishaw OMP60.


Гидравлические станочные тиски OPTIMUM HCV.
Прецизионные модульные станочные тиски OPTIMUM PNM.

Производитель  Optimum Maschinen
  • Цена: Оптовые и розничные цены уточняйте
