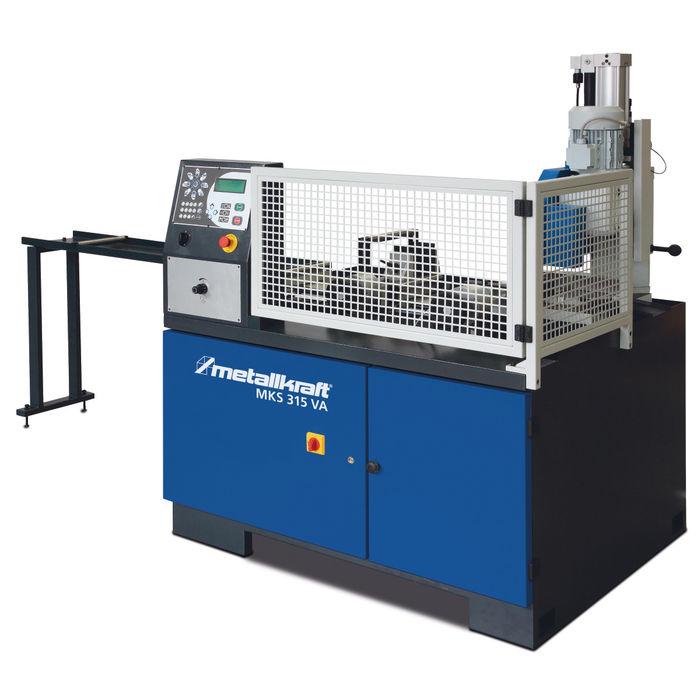

• Автоматическая дисковая пила по металлу с ЧПУ колонного типа с вертикальным перемещением пильного узла.
• Плавность и возможность регулировки скорости подачи инструмента осуществляется при помощи гидро-пневматической системы станка, которая очень надежна, долговечна, экономна, так, как не имеет гидростанции, масло-насоса, электродвигателя и дополнительных клапанов, что значительно уменьшает стоимость станка.
• Работу гидростанции выполняет сжатый воздух, который попадая в полость гидроцилиндра двухстороннего действия, с одной стороны давит на поршень, который перемещается и вытесняет с другой стороны полости гидроцилиндра масло, которое подается по гибким шлангам на панель управления в которой установлен регулятор расхода масла (дроссель). С помощью поворота маховика оператор может плавно изменять скорость подачи инструмента, подбирая наиболее оптимальные режимы резания для конкретной заготовки.
• Станок оснащен системой с ЧПУ, контроллер которого способен хранить в памяти 49 программ с 99 заданными длинами отрезаемых деталей, удобный и простой при программировании, так как в одной программе можно сохранить разные длины элементов металлоконструкций изделий согласно технической документации (карты раскроя).
• Привод вращения пильного диска имеет две скорости с помощью которых можно подобрать более оптимальные режимы резания различных заготовок из конструкционных, нержавеющих, низко-углеродистых сталей и цветных металлов.
• Пильный узел станка перемещается в вертикальном направлении по жестким направляющим с возможностью регулировки по типу «Ласточкин хвост».

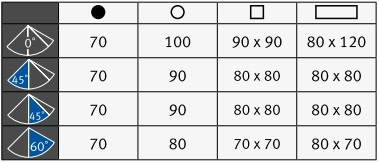

• Пильный диск поворачивается в диапазоне от 45 ° влево до 60 ° вправо, с фиксацией углов 45 °, 0 °, -45 °, -60 °.
• Жесткая и надежная конструкция станка с литой станиной и ребрами жесткости.
• Простое и эргономичное меню интерфейса ЧПУ.
• Ход пильного узла с возможностью регулировки нижнего и верхнего положений позволяет уменьшить перемещение пильного узла в холостом режиме, увеличивает производительность.
• Надежный и тихий в работе редуктор находится в масляной ванне с удобным смотровым окошком для ежедневного контроля уровня масла.
• Насос охлаждающей жидкости с фильтром охлаждающей жидкости.
• Распределение струи охлаждающей жидкости для лучшей смазки пильного диска и подачи в зону резания.
• Быстро-зажимные тиски с пневматическим приводом.
• Установлена щётка очистки налипшей на зубья пилы стружки T6.
• Электрическая оперативная цепь станка на 24В, с аварийным выключателем, главным выключателем, переключателем скорости вращения, защитой от низкого напряжения и защиты от перегрузки
Автоматический режим:
• Подача заготовки на заданную длину.
• Зажим заготовки в тисках и включение вращения диска.
• Включение насоса СОЖ, опускание пильного узла до заданного нижнего положения.
• Возвращение подающих тисков в начальное положение для перехвата подачи заготовки.
• Подъём пильного узла в заданное верхнее положение.
• Разжим тисков.
• Повторение цикла.
|
