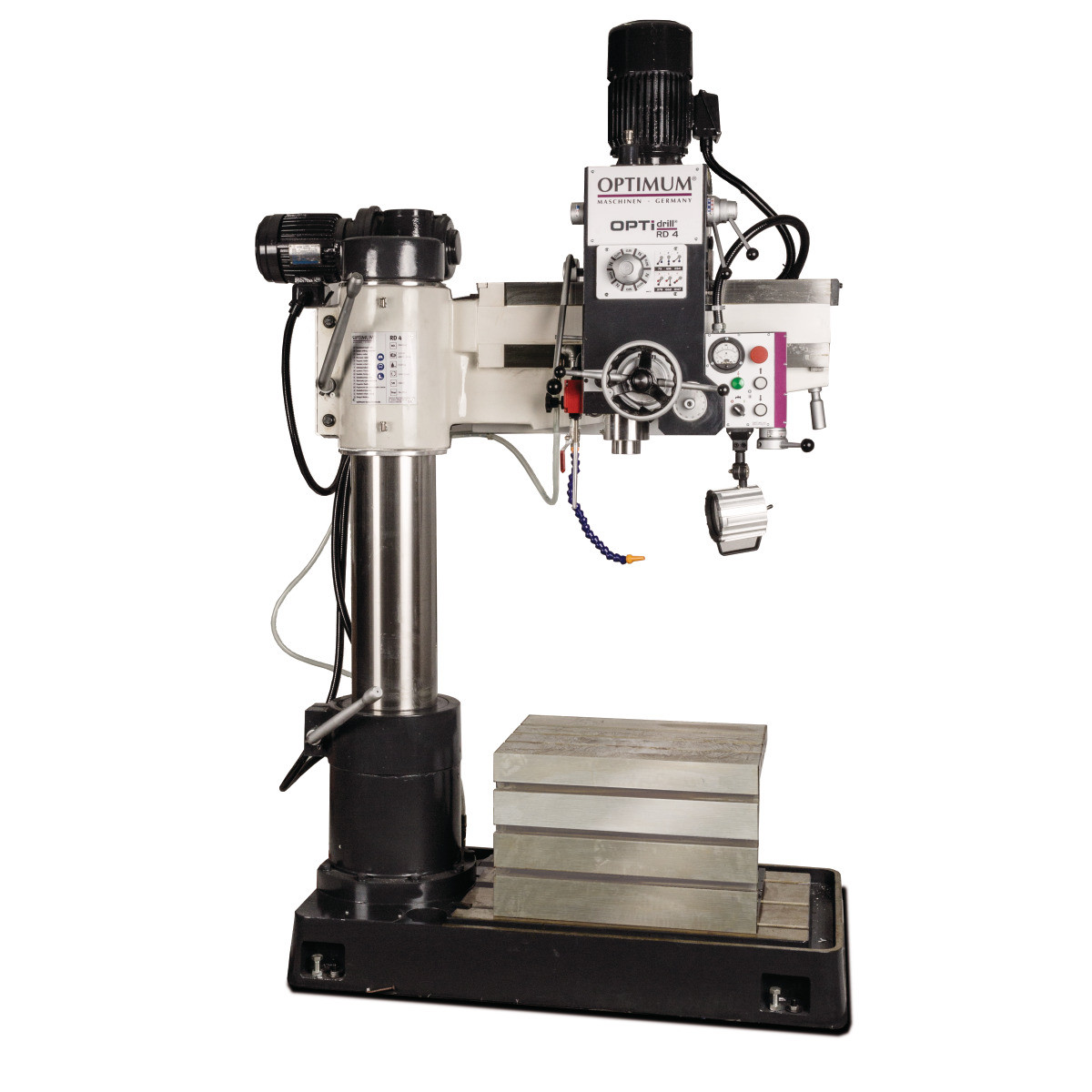

Радиально-сверлильный станок OPTIdrill RD 4

Радиально-сверлильный станок OPTIdrill RD 4
  • Радиально-сверлильный станок OPTIdrill RD 4, фото 2
  • Радиально-сверлильный станок OPTIdrill RD 4, фото 3
  • Радиально-сверлильный станок OPTIdrill RD 4, фото 4
  • Под заказ, 20 дней
  • Только оптом
  • Код: 3049040

Цену уточняйте

+375173192519
  • +375173172517
  • +375447777794
  • +375296811812
  • График работы
  • Адрес и контакты
  • Производитель и гарантия
Радиально-сверлильный станок OPTIdrill RD 4Радиально-сверлильный станок OPTIdrill RD 4
Цену уточняйте
Под заказ, 20 дней
+375173192519
  • +375173172517
  • +375447777794
  • +375296811812
Описание
Характеристики
Информация для заказа

Радиально-сверлильный станок OPTIdrill RD 4

RD 4 радиально-сверлильный станок для сверления, рассверливания, нарезания резьбы.

Главные аргументы: качество, эффективность и цена.


• Предназначен для сверления, рассверливания, нарезания резьбы.
• Мощный промышленный двигатель мощностью 3 кВт.
• Тяжелая литая конструкция обеспечивает высокую жесткость, и соответственно точность при сверлении.
• Сверлильная голова перемещается по рукаву и фиксируется в нужном положении.
• Удобная эргономичная панель управления.
• Открытый доступ к заготовке со всех сторон.
• Литая конструкция рукава изготовлена с ребрами жесткости из чугуна.
• Регулировка высоты рукава производится с помощью мощного электродвигателя и червячного редуктора.
• Втулка подъёма и опускания рукава находится в масляной ванне.
• Направляющие перемещения  рукава качественно закалены и прецизионно шлифованы.
• Механическая коробка передач изготовлена из хромоникелевой стали с последующей термообработкой и шлифовкой, для достижения тихого и плавного хода в работе.
• Отдельный зажим колоны и  сверлильного узла на хоботе.
• Прямое и обратное вращение шпинделя.
• Маховик размещен по центру панели управления.
• Быстрый подвод инструмента.
• Параллельные Т-образные пазы на столе.
• Рабочий стол закален и отшлифован.
• Система подачи СОЖ встроена в основание станины радиально-сверлильного станка.
• Станочный светильник с гибким поворотным основанием.
• Защита от перегрузки электродвигателей.
• Толстостенная колонна из стали обеспечивает плавность хода и устойчивость.
• Регулируемый ограничитель глубины сверления с миллиметровой шкалой.
• Электрический тормоз вращения шпинделя.
RD 4 / RD 5
Все оси зажимаются вручную.

Класс точности радиально-сверлильного станка OPTIdrill RD 4 соответствует DIN EN 55011: Класс A.




 Модель RD 4
Артикул 3049040
 Технические характеристики
 Потребляемая мощность / питание 3,0 кВт / 380В ~50Гц
 Мощность двигателя привода шпинделя 1,5 кВт
 Мощность двигателя привода подъёма рукава 0,75 кВт
 Мощность двигателя гидравлического зажима -
 Насос подачи СОЖ 90 Вт
 Производительность
 Диаметр сверления в стали (S235JR) Ø 32 мм
 Диаметр глубокого сверления в стали (S235JR) Ø 28 мм
 Максимальная резьба, нарезаемая в стали
 Шпиндель
 Перемещение пиноли 220 мм
 Автоматическая подача пиноли 3 скорости: 0,05-0,15 мм/об
 Конец шпинделя MK 4
 Частота вращения шпинделя 73 - 1247 об/мин
 Количество скоростей 6
 Рукав
 Поворот ±180°
 Ход сверлильного узла  (по горизонтали) 530 мм
Ход рукава (по вертикали) 580 мм
 Основание
 Размер основания 1260 x 700 мм
 Рабочая область 828 x 522 мм
 Размер Т-пазов / между / кол-во 19 мм / 171 мм / 3
 Расстояние от шпинделя до стола 260 - 1060 мм
 Расстояние от шпинделя до колонны 220 - 750 мм
 Зажимной стол
 Рабочая область зажимного стола 600 x 445 x 380 мм
 Размер Т-пазов / между / кол-во 19 мм / 100 мм / 3
 Расстояние от шпинделя до стола 0 - 675 мм
 Размеры
 Диаметр колонны Ø 210 мм
 Размеры (ДxШxВ) 1260 x 700 x 2180 мм
 Вес 1120 кг

Комплект поставки:
· Сверлильный стол.
· Сервисный инструмент.
· Руководство по эксплуатации.






Дополнительные принадлежности Артикул
 Приспособления зажимные SPW16 / 58шт. (паз 19мм) 3352019
Сверла с титановым напылением 25шт. / 1 ― 13мм 3051010
Патрон сверлильный быстрозажимной B16 0-16мм 3050626
Патрон сверлильный быстрозажимной MK4 / 1-16мм 3050574
