Токарный винторезный станок OPTIturn TZ 4

Токарный винторезный станок OPTIturn TZ 4
  • Токарный винторезный станок OPTIturn TZ 4, фото 2
  • Токарный винторезный станок OPTIturn TZ 4, фото 3
  • Под заказ, 20 дней
  • Только оптом
  • Код: 3432240

Цену уточняйте

+375173192519
  • +375173172517
  • +375447777794
  • +375296811812
  • График работы
  • Адрес и контакты
  • Производитель и гарантия
Токарный винторезный станок OPTIturn TZ 4Токарный винторезный станок OPTIturn TZ 4
Цену уточняйте
Под заказ, 20 дней
+375173192519
  • +375173172517
  • +375447777794
  • +375296811812
Описание
Характеристики
Информация для заказа

Токарно-винторезный станок OPTIturn TZ 4

TZ 4 токарный станок с УЦИ NEWALL DP 700,
соответствует строгим требованиям с точки зрения технического оснащения и точности.

Главные аргументы: качество, эффективность и цена.


Токарно-винторезный станок по металлу класса PREMIUM.
• Станина и подставка высокой жесткости из высококачественного чугуна.
• Большой защитный экран от попадания стружки со встроенным указателем положения, шлангом подачи охлаждающей жидкости и дополнительной панелью управления.
• Высокая точность и прочность закаленного и шлифованного шпинделя.
• Предохранительные маховики с функцией разблокировки по осям X и Z.
• Точная регулировка подач и нарезания резьбы.
• Демпфированное основание токарного станка.
• Передний съемный лоток для стружки.
• Мощный станочный LED-светильник.
• Время торможения шпинделя уменьшено благодаря электронному тормозу.

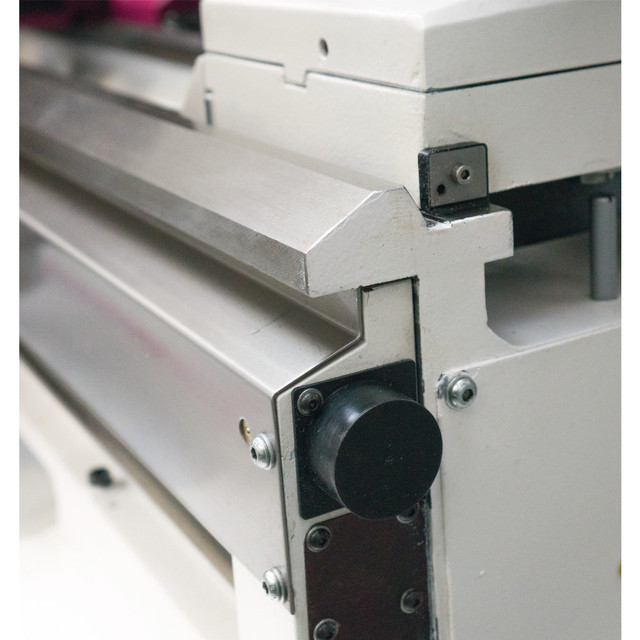

• Закаленные и прецизионно отшлифованные направляющие станины.
• Оснащён быстросменным резцедержателем SWH 5-B со сменным картриджем 25 x 120 Typ D.
• Четырёх-позиционный резцедержатель 25 x 120 Typ D.
• Станок оснащён СОЖ.
• Удобная в обслуживании панель управления.
• Двухканальный переключатель вправо / влево испытан на соответствие стандарту EN 23125.
• Электрика 24 В, все реле и контакторы от SIEMENS и SCHNEIDER.
• Устройство цифровой индикации NEWALL DP 700.
TZ 4
• Сокращение времени торможения главного шпинделя с помощью электродвигателя с электрическим торможением.
• Защитный выключатель двигателя.







Модель TZ 4
Артикул 3432240
 Технические характеристики
 Подключение 5,0 кВт / 380 В ~50Гц
 Двигатель СОЖ 125 Вт
 Шпиндель
 Основной привод 3,0 / 4,5 кВт
 Конус шпинделя МК 6
 Присоединительная поверхность шпинделя DIN ISO 702-1 No. 5
 Частота вращения шпинделя 45 - 1 800 об/мин
 Количество ступеней 16 скоростей
 Проходное отверстие шпинделя Ø 52 мм
 Станочные данные
 Высота центров 200 мм
 Межцентровое расстояние 800 мм
 Диаметр обработки над станиной 400 мм
 Диаметр обработки над суппортом 245 мм
 Ширина станины 260 мм
 Подачи и резьбы
 Продольная подача 0,0263 - 1,8416 мм/об (48 подач)
 Поперечная подача 0,0133 - 0,9321 мм/об (48 подач)
 Диапазон нарезаемых метрических резьб 0,2 - 14 мм (26 шагов)
 Диапазон нарезаемых дюймовых резьб* (доп.комплект сменных шестерен арт.3444160)  80 - 1 нит./дюйм (42 шагов)
 Диапазон нарезаемых трапецеидальных резьб* (доп.комплект сменных шестерен арт.3444160) 3 - 200 (33 шага)
 Диапазон нарезаемых модульных резьб 0,1 - 7 (44 шагов)
 Резцедержатель и задняя бабка
 Быстросменный резцедержатель SWH 5-B
 Ход верхней каретки суппорта 112 мм
 Ход поперечной каретки суппорта 212 мм
 Внутренний конус пиноли задней бабки MK 3
 Диаметр / Перемещение пиноли задней бабки Ø 50 мм / 110 мм
 Размеры и вес
 Габаритные размеры (ДхШхВ) 1 960 x 1 060 x 1 690 мм
 Вес 1250 кг



Комплект поставки:
· Устройство цифровой индексации (УЦИ) на три оси NEWALL DP 700.
· Люнет неподвижный Ø10-130 мм и люнет подвижный Ø10-100 мм.
· Быстросменный картриджный резцедержатель SWH 5-B.
· Сменный картридж 25 x 120 мм тип D для резцов 20 мм― 1 шт.
· Оправка переходная МK3 - МK6.
· Упорный центр неподвижный МК3.
· Защитное ограждение.
· Комплект сменных шестерен для метрических резьб.
· Тормоз шпинделя.
· Станочный светильник.
· Система подачи СОЖ.
· Комплект обслуживающего инструмента.
· Первая заправка маслом.
· Руководство по эксплуатации на русском языке.






Дополнительные принадлежности Артикул
 Патрон 3-х кулачковый Ø200 мм No.5 BISON 3450210
 Фланец патрона Ø200 мм No.5 3450212
 Патрон 4-х кулачковый Ø250 мм No.5 BISON 3450216
 Фланец патрона Ø250 мм No.5 3450218
 Планшайба Ø320 мм No.5 3442979
 Цанговый патрон Ø160 - 16C BISON 3450245
 Фланец патрона Ø160 мм No.5 3450246
 Шестерни сменные для модульных и трапецеидальных резьб (компл.) 3444160



Производитель  Optimum Maschinen
