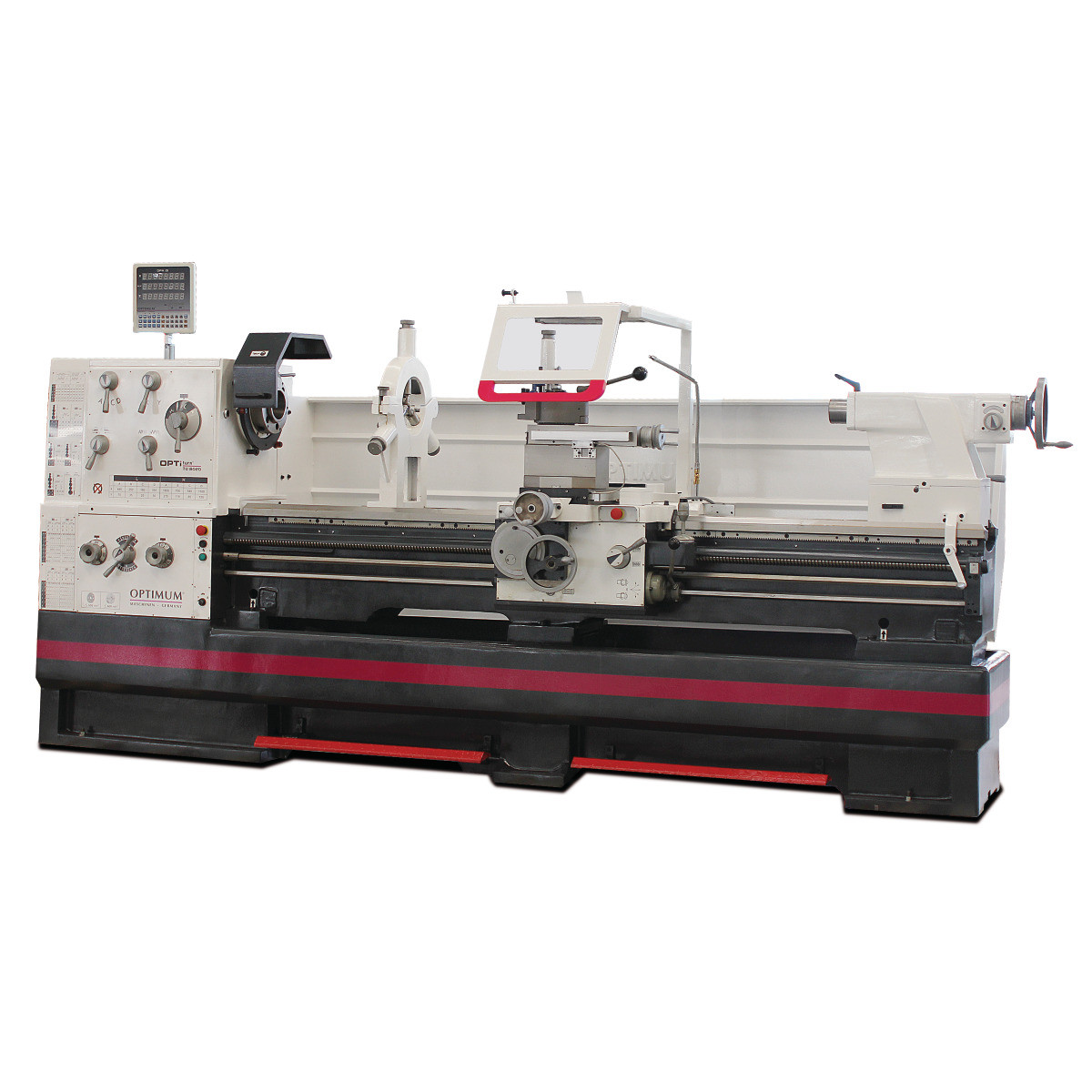

Токарно-винторезный станок OPTIturn TH 8020D / TH 8030D

Токарно-винторезный станок OPTIturn TH 8020D / TH 8030D
  • Токарно-винторезный станок OPTIturn TH 8020D / TH 8030D, фото 2
  • Токарно-винторезный станок OPTIturn TH 8020D / TH 8030D, фото 3
  • Под заказ, 20 дней
  • Оптом и в розницу
  • Код: 3462230

Цену уточняйте

+375173192519
  • +375173172517
  • +375447777794
  • +375296811812
  • График работы
  • Адрес и контакты
  • Производитель и гарантия
Токарно-винторезный станок OPTIturn TH 8020D / TH 8030DТокарно-винторезный станок OPTIturn TH 8020D / TH 8030D
Цену уточняйте
Под заказ, 20 дней
+375173192519
  • +375173172517
  • +375447777794
  • +375296811812
Описание
Характеристики
Информация для заказа

Токарно-винторезные станки OPTIturn TH 8020D / TH 8030D

TH 8020D / TH 8030D тяжелые токарные станки с УЦИ, отличающиеся гибкостью, точностью и эффективностью.



Главные аргументы: качество, эффективность и цена.


• Тяжелые токарно-винторезные станки с отличным комплектом поставки, отличающиеся повышенной плавностью хода и отсутствием вибраций.
• Закаленные и шлифованные направляющие станины.
• Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники.
• Закаленные шлифованные шестерни и валы передней бабки.
• Быстродействующая коробка подач закрытого типа с закаленными шлифованными шестернями и валами, работающими в масляной ванне и установленными на прецизионные подшипники.
• Все метрические и дюймовые резьбы устанавливаются рукоятками на панели управления, без использования сменных шестерен.
• Радиальное биение шпинделя менее 0,015 мм.
• Быстросменный картриджный резцедержатель SWH 9-D.
• Привод быстрого хода суппорта.
• Устройство цифровой индикации DPA 21 для точного и удобного измерения перемещений.
• Центральная система смазки направляющих.
• Система охлаждения с отдельным баком охлаждающей жидкости, индикатор уровня и маслоотделитель. Легкая и полная очистка в соответствии с DIN.
• Механический тормоз шпинделя.
• Обработка длинных деталей и конусов до 3000 мм при помощи задней бабки, пиноль которой имеет редуктор с передаточным отношением ¼ или 1/1. Смещение бабки можно производить на ±10 мм.
• Продольная и поперечная подачи суппорта.
• Поворотная на 90° верхняя каретка суппорта.
• Цена деления лимба маховиков верхней/поперечной кареток суппорта 0,02/0,04 мм.
• Правое/левое направление вращения шпинделя.
• Защитный экран. Станочный светильник.
• Кнопка аварийного отключения станка, запирающийся главный выключатель.
• Спиральный кожух ходового винта.
• Электрические компоненты Siemens.
• Механический тормоз шпинделя с помощью педали.




Быстрый ход Задняя бабка Бак СОЖ
быстрый ход суппорта в продольном и поперечном направлении редуктор хода пиноли с передаточным отношением 1/4 или 1/1 удобное наполнение и очистка выносного бака СОЖ






Модель TH 8020D TH 8030D
Артикул 3462110 3462120
 Технические характеристики
 Подключение 380 В / ~50Гц
 Потребляемая мощность 12,0 кВт
 Насос подачи СОЖ 150 Вт
 Шпиндель
 Привод шпинделя 11,0 кВт
 Внутренний конус шпинделя Ø 113 мм (конус 1:20)
 Присоединительная поверхность шпинделя Camlock DIN ISO 702-2 №8
 Прох. отверстие шпинделя Ø 105 мм
 Частота вращения шпинделя 25 - 2000 об/мин
 Количество скоростей 12
 Рабочие параметры
 Высота центров 400 мм
 Расстояние между центрами 2050 мм 3050 мм
 Макс. диаметр обработки над станиной Ø 800 мм
 Макс. диаметр обработки над суппортом Ø 570 мм
 Макс. диаметр обработки над выемкой станины Ø 1035 мм
 Длина выемки станины 250 мм
 Ширина станины 400 мм
 Ход верхней каретки суппорта 230 мм
 Ход поперечной каретки суппорта 368 мм
 Резцедержатель
 Тип SWH 9-D
 Высота державки резца 32 мм
 Подачи и резьбы
 Мощность привода подач 550 Вт
 Ускоренная подача  3,8 м/мин макс. 5 мин.(30 мин.пауза)
 Продольная подача 0,044 - 1,48 мм/об (25 подач)
 Поперечная подача 0,022 - 0,74 мм/об (25 подач)
 Пределы шага нарезаемых метрических резьб 0,45 - 120 мм (54 шага)
 Пределы шага нарезаемых дюймовых резьб 80 - 7/16 нит./дюйм (60 шагов)
 Пределы шага нарезаемых трапецеидальных резьб 7/8 - 160 (42 шага)
 Пределы шага нарезаемых модульных резьб 0,25 - 60 (46 шагов)
 Задняя бабка
 Внутренний конус пиноли задней бабки MK 5
 Перемещение пиноли задней бабки 235 мм
 Диаметр пиноли задней бабки Ø 90 мм
 Размеры
 Габаритные размеры (ДхШхВ) 4 287x1 525x1 925 мм 5 287x1 525x1 925 мм
 Вес 3455 кг 3820 кг



Комплект поставки:
· Устройство цифровой индикации (УЦИ) на три оси.
· Планшайба Ø 350 мм.
· Быстросменный картриджный резцедержатель SWH.
· Сменный картридж 41х180 мм тип D - 1 шт.
· Оправка Ø 113 / МK 5.
· Упорный центр МК 5.
· Неподвижный люнет, проходное отверстие Ø150 мм.
· Подвижный люнет, проходное отверстие Ø130 мм.
· Защитное ограждение.

· Кожух патрона.
· Тормоз шпинделя.
· Станочный светильник.
· Резбоуказатель.
· Система подачи СОЖ.
· Комплект обслуживающего инструмента.
· Первая заправка маслом Mobil.
· Руководство по эксплуатации на русском языке.






Дополнительные принадлежности Артикул
 Патрон 3-х кулачковый токарный прецизионный CI3P ø 250 мм Camlock D1-6" (до 2000 об/мин) 3442055
 Патрон 4-х кулачковый токарный прецизионный CI4P ø 250 мм Camlock D1-6" (до 2000 об/мин) 3442155
 Патрон 3-х кулачковый высокоскоростной в стальном корпусе CS3C ø 250 мм Camlock D1-6" (до 3500 об/мин) 3442555
 Патрон 4-х кулачковый высокоскоростной в стальном корпусе CS4C ø 250 мм Camlock D1-6" (до 3500 об/мин) 3442655
 Универсальное цанговое устройство 5C для станка D460 3444006
 Набор цанг 5C 17 шт. 3-25 мм 3441509
 Набор токарных резцов 7 шт. державка 20 мм 3444011
 Упор позиционный микрометрический для станка D460 3444022
 Центр вращающийся MK4 3440704
 Виброопора SE2 3381016
 Виброопора SE3 3381018
 Другие принадлежности
Производитель  Optimum Maschinen
