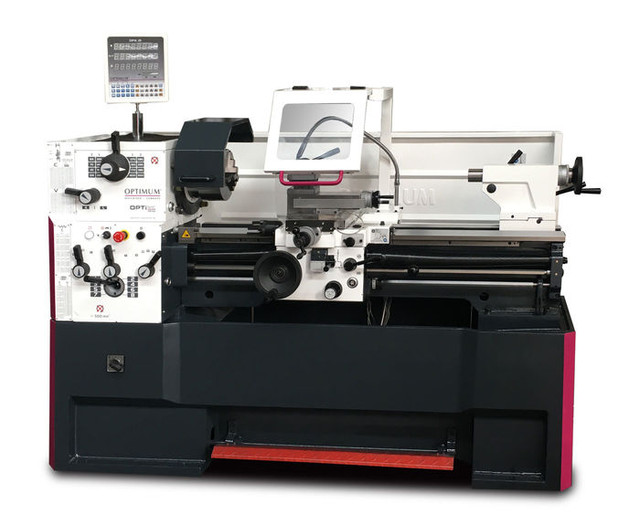

Токарно-винторезный станок OPTIturn TH 4210 / TH 4210D / TH 4215D

- Нет в наличии
- Только оптом
- Код: 3462050
Цену уточняйте
- +375 (17) 317-25-17
- +375 (44) 777-77-94
- +375 (29) 681-18-12
Токарные винторезные станки TH 4210 / TH 4210D / TH 4215D
TH 4210 / TH 4210D / TH 4215D точные, прецизионные и экономичные
токарно-винторезные станки с новым УЦИ DPA21.
Главные аргументы: качество, эффективность и цена.
· Закаленные и шлифованные направляющие станины. |
· Поворотная на ±90° верхняя каретка суппорта.
|
Модель | TH 4210 | TH 4210D | TH 4215D | |
---|---|---|---|---|
Артикул | 3462050 | 3462055 | 3462070 | |
Технические характеристики | ||||
Подключение | 380В / ~50Гц | |||
Потребляемая мощность | 4,6 кВт | 4,6 кВт | ||
Система подачи СОЖ | 100 Вт | |||
Шпиндель | ||||
Привод шпинделя | 4,5 кВт | 4,5 кВт | ||
Внутренний конус шпинделя | МК 6 | |||
Присоединительная поверхность шпинделя | Camlock DIN ISO 702-2 №6 | |||
Прох. отверстие шпинделя | Ø 52 мм | |||
Частота вращения шпинделя | 45 - 1800 об/мин | 45 - 1800 об/мин | ||
Количество скоростей | 16 | 16 | ||
Рабочие параметры | ||||
Высота центров | 210 мм | |||
Расстояние между центрами | 1000 мм | 1500 мм | ||
Макс. диаметр обработки над станиной | Ø 420 мм | |||
Макс. диаметр обработки над суппортом | Ø 250 мм | |||
Макс. диаметр обработки над выемкой станины | Ø 590 мм | |||
Длина выемки станины | 260 мм | |||
Ширина станины | 250 мм | |||
Ход верхней каретки суппорта | 140 мм | |||
Ход поперечной каретки суппорта | 230 мм | |||
Резцедержатель | ||||
Тип | 4-х поз. | 4-х поз. | ||
Высота державки резца | 20 мм | 20 мм | ||
Подачи и резьбы | ||||
Продольная подача | 0,05 - 1,7 мм/об (17) | |||
Поперечная подача | 0,025 - 0,85 мм/об (17) | |||
Пределы шага нарезаемых метрических резьб | 0,2 - 14 мм/об (39 шагов) | |||
Пределы шага нарезаемых дюймовых резьб | 72 - 2 ниток/дюйм (45 шагов) | |||
Пределы шага нарезаемых трапецеидальных резьб | 8 - 44 (21 шаг) | |||
Пределы шага нарезаемых модульных резьб | 0,3 - 3,5 (18 шагов) | |||
Задняя бабка | ||||
Внутренний конус пиноли задней бабки | MK4 | |||
Перемещение пиноли задней бабки | 120 мм | |||
Диаметр пиноли задней бабки | Ø 50 мм | |||
Размеры | ||||
Габаритные размеры (ДхШхВ) | 1940 x 915 x 1375 мм | 1940 x 915 x 1600 мм | 2440 x 915 x 1600 мм | |
Вес | 1160 кг | 1340 кг |
Комплект поставки: · Устройство цифровой индексации (УЦИ) на три оси (TH 4210D / TH 4215D). · Оправка МK 6 ― МK 4. · Упорный центр МК 4. · Неподвижный люнет Ø 15 - 105 мм. · Подвижный люнет Ø 10- 65 мм. · Планшайба Ø 350 мм. |
· Станочный светильник. · Комплект сменных шестерен гитары. · Система подачи СОЖ. · Комплект обслуживающего инструмента. · Первая заправка маслом. · Руководство по эксплуатации на русском языке. |
Дополнительные принадлежности | Артикул | |
---|---|---|
Патрон 3-х кулачковый токарный прецизионный CI3P ø 250 мм Camlock D1-6" (до 2000 об/мин) | 3442055 | |
Патрон 4-х кулачковый токарный прецизионный CI4P ø 200 мм Camlock D1-6" (до 2500 об/мин) | 3442150 | |
Патрон 3-х кулачковый высокоскоростной в стальном корпусе CS3C ø 250 мм Camlock D1-6" (до 3500 об/мин) | 3442555 | |
Патрон 4-х кулачковый высокоскоростной в стальном корпусе CS4C ø 250 мм Camlock D1-6" (до 3500 об/мин) | 3442655 | |
Набор цанг 5C 17 шт. 3-25 мм | 3441509 | |
Универсальное цанговое устройство 5C для станка D420 | 3441507 | |
Виброопора SE2 | 3381016 | |
Другие принадлежности |
