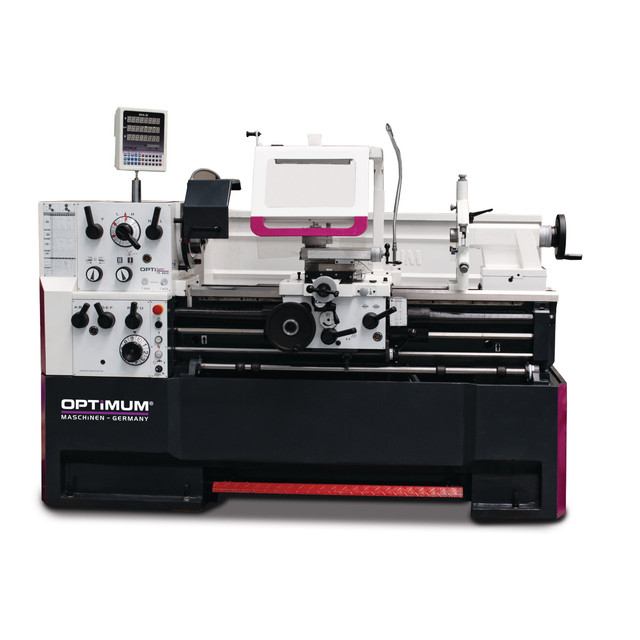

Токарно-винторезный станок OPTIturn TH4610D / TH4615D / TH4620D

Токарно-винторезный станок OPTIturn TH4610D / TH4615D / TH4620D
  • Токарно-винторезный станок OPTIturn TH4610D / TH4615D / TH4620D, фото 2
  • Токарно-винторезный станок OPTIturn TH4610D / TH4615D / TH4620D, фото 3
  • Токарно-винторезный станок OPTIturn TH4610D / TH4615D / TH4620D, фото 4
  • Токарно-винторезный станок OPTIturn TH4610D / TH4615D / TH4620D, фото 5
  • Токарно-винторезный станок OPTIturn TH4610D / TH4615D / TH4620D, фото 6
  • Под заказ, 20 дней
  • Оптом и в розницу
  • Код: 3462110

Цену уточняйте

+375173192519
  • +375173172517
  • +375447777794
  • +375296811812
  • График работы
  • Адрес и контакты
  • Производитель и гарантия
Токарно-винторезный станок OPTIturn TH4610D / TH4615D / TH4620DТокарно-винторезный станок OPTIturn TH4610D / TH4615D / TH4620D
Цену уточняйте
Под заказ, 20 дней
+375173192519
  • +375173172517
  • +375447777794
  • +375296811812
Описание
Характеристики
Информация для заказа

Токарно-винторезные станки TH4610D / TH4615D / TH4620D.

TH4610D / TH4615D / TH4620D точные, прецизионные и экономичные токарно-винторезные станки с УЦИ DPA21.



Главные аргументы: качество, эффективность и цена.


· Закаленные и шлифованные направляющие станины.
· Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники.
· Конус шпинделя Camlock DIN ISO 702-2 №6.
· Радиальное биение шпинделя менее 0,015мм.
· Закаленные шлифованные шестерни и валы передней бабки.
· Быстродействующая коробка подач закрытого типа с закаленными шлифованными шестернями и валами, работающими в масляной ванне и установленными на прецизионные подшипники.
· Все метрические и дюймовые резьбы устанавливаются рукоятками на панели управления, без использования сменных шестерен.
· Цена деления лимба маховиков верхней/поперечной кареток суппорта 0,02/0,04 мм.
· Цена деления лимба маховика пиноли задней бабки 0,025 мм.
· Правое/левое направление вращения шпинделя.

· Механизм отключения продольной подачи суппорта с 4 регулируемыми эксцентриками.
· Механический тормоз шпинделя.
· Перегрузочная муфта ходового винта.
· Задняя бабка может быть смещена на ± 15 мм для точения длинных конусов.
· Продольная и поперечная подачи суппорта.
· Система охлаждения с отдельным баком охлаждающей жидкости, индикатор уровня и маслоотделитель. Легкая и полная очистка в соответствии с DIN.
· Быстросменный картриджный резцедержатель SWH 5-B.
· 1 держатель инструмента 25х120 Тип D для квадратных инструментов.
· Устройство цифровой индикации DPA21 для точного и удобного измерения перемещений.
· Защитный экран. Станочный светильник.
· Спиральный кожух ходового винта.
· Электрическая часть с компонентами Siemens.







Модель TH 4610D TH 4615D TH 4620D
Артикул 3462110 3462120 3462130
 Технические характеристики
 Подключение 380 В / ~50Гц
 Потребляемая мощность 5,8 кВт
 Насос подачи СОЖ 125 Вт
 Шпиндель
 Привод шпинделя 5,5 кВт
 Внутренний конус шпинделя МК 6
 Присоединительная поверхность шпинделя Camlock DIN ISO 702-2 №6
 Прох. отверстие шпинделя Ø 58 мм
 Частота вращения шпинделя 25 - 2000 об/мин
 Количество скоростей 12
 Рабочие параметры
 Высота центров 230 мм
 Расстояние между центрами 1060 мм 1560 мм 2060 мм
 Макс. диаметр обработки над станиной Ø 460 мм
 Макс. диаметр обработки над суппортом Ø 270 мм
 Макс. диаметр обработки над выемкой станины Ø 690 мм
 Длина выемки станины 240 мм
 Ширина станины 300 мм
 Ход верхней каретки суппорта 125 мм
 Ход поперечной каретки суппорта 285 мм
 Резцедержатель
 Тип SWH 5-B
 Высота державки резца 25 мм
 Подачи и резьбы
 Продольная подача 0,031 - 1,7 мм/об (42 подачи)
 Поперечная подача 0,014 - 0,784 мм/об (42 подачи)
 Пределы шага нарезаемых метрических резьб 0,1 - 14 мм (41 шаг)
 Пределы шага нарезаемых дюймовых резьб 112 - 2 нит./дюйм (50 шагов)
 Пределы шага нарезаемых трапецеидальных резьб 4 - 112 (50 шагов)
 Пределы шага нарезаемых модульных резьб 0,1 - 7 (34 шага)
 Задняя бабка
 Внутренний конус пиноли задней бабки MK 4
 Перемещение пиноли задней бабки 130 мм
 Диаметр пиноли задней бабки Ø 60 мм
 Размеры
 Габаритные размеры (ДхШхВ) 2215x1065x1550 мм 2765x1065x1550 мм 3265x1065x1550 мм
 Вес 1720 кг 1977 кг 2400 кг



Комплект поставки:
· Устройство цифровой индикации DPA21 на три оси.
· Планшайба Ø 350 мм.
· Быстросменный картриджный резцедержатель SWH.
· Сменный картридж 25х120 мм тип D ― 1 шт.
· Оправка МK 6 ― МK 4.
· Упорный центр МК 4.
· Неподвижный люнет, проходное отверстие Ø160 мм.
· Подвижный люнет, проходное отверстие Ø100 мм.
· Защитное ограждение.

· Кожух патрона.
· Тормоз шпинделя.
· Станочный светильник.
· Резбоуказатель.
· Система подачи СОЖ.
· Комплект обслуживающего инструмента.
· Первая заправка маслом Mobil.
· Руководство по эксплуатации на русском языке.






Дополнительные принадлежности Артикул
 Патрон 3-х кулачковый токарный прецизионный CI3P ø 250 мм Camlock D1-6" (до 2000 об/мин) 3442055
 Патрон 4-х кулачковый токарный прецизионный CI4P ø 250 мм Camlock D1-6" (до 2000 об/мин) 3442155
 Патрон 3-х кулачковый высокоскоростной в стальном корпусе CS3C ø 250 мм Camlock D1-6" (до 3500 об/мин) 3442555
 Патрон 4-х кулачковый высокоскоростной в стальном корпусе CS4C ø 250 мм Camlock D1-6" (до 3500 об/мин) 3442655
 Универсальное цанговое устройство 5C для станка D460 3444006
 Набор цанг 5C 17 шт. 3-25 мм 3441509
 Набор токарных резцов 7 шт. державка 20 мм 3444011
 Упор позиционный микрометрический для станка D460 3444022
 Центр вращающийся MK4 3440704
 Виброопора SE2 3381016
 Виброопора SE3 3381018
 Другие принадлежности
Производитель  Optimum Maschinen
