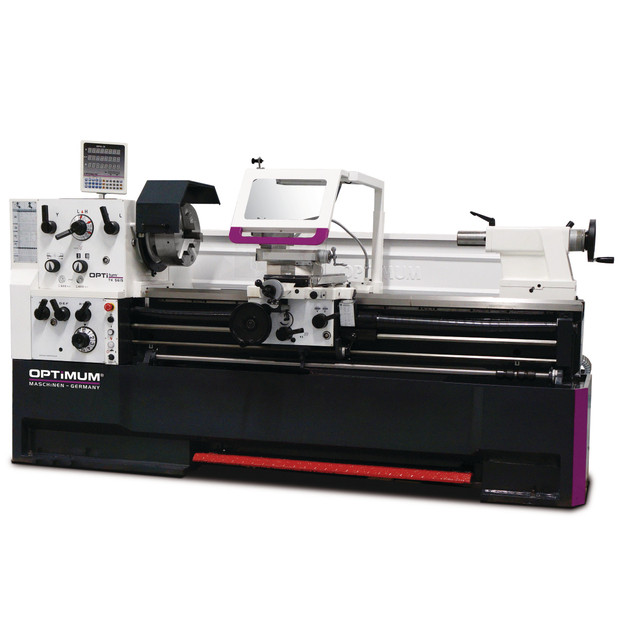

Токарно-винторезный станок OPTIturn TH5615D с DPA+SWH / 380В

Токарно-винторезный станок OPTIturn TH5615D с DPA+SWH / 380В, фото 2
Токарно-винторезный станок OPTIturn TH5615D с DPA+SWH / 380В, фото 3
Токарно-винторезный станок OPTIturn TH5615D с DPA+SWH / 380В
  • Нет в наличии
  • Оптом и в розницу
  • Код: 3462160

89 587,50 руб.

Показать оптовые цены
+375 (17) 319-25-19
  • +375 (17) 317-25-17
  • +375 (44) 777-77-94
  • +375 (29) 681-18-12
возврат товара в течение 14 дней по договоренности
Токарно-винторезный станок OPTIturn TH5615D с DPA+SWH / 380В
Токарно-винторезный станок OPTIturn TH5615D с DPA+SWH / 380В
89 587,50 руб.
Нет в наличии
+375 (17) 319-25-19
  • +375 (17) 317-25-17
  • +375 (44) 777-77-94
  • +375 (29) 681-18-12
Описание
Характеристики
Информация для заказа

Токарно-винторезные станки TH 5615D / TH 5620D / TH 5630D

TH 5615D / TH 5620D / TH 5630D новые точные, прецизионные и экономичные токарно-винторезные станки с новым УЦИ DPA21.

Главные аргументы: качество, эффективность и цена.



• Закаленные и шлифованные направляющие станины.
• Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники.
• Конус шпинделя Camlock DIN ISO 702-2 №8.
• Радиальное биение шпинделя менее 0,015мм.
• Закаленные шлифованные шестерни и валы передней бабки.
• Быстродействующая коробка подач закрытого типа с закаленными шлифованными шестернями и валами, работающими в масляной ванне и установленными на прецизионные подшипники.
• Все метрические и дюймовые резьбы устанавливаются рукоятками на панели управления, без использования сменных шестерен.
• Цена деления лимба маховиков верхней/поперечной кареток суппорта 0,02/0,04 мм.
• Цена деления лимба маховика пиноли задней бабки 0,025 мм.
• Правое/левое направление вращения шпинделя.

• Механизм отключения продольной подачи суппорта с 4 регулируемыми эксцентриками.
• Механический тормоз шпинделя.
•· Перегрузочная муфта ходового винта.
• Задняя бабка может быть смещена на ± 15 мм для точения длинных конусов.
• Продольная и поперечная подачи суппорта.
• Система охлаждения с отдельным баком охлаждающей жидкости, индикатор уровня и маслоотделитель. Легкая и полная очистка в соответствии с DIN.
• Быстросменный картриджный резцедержатель SWH 7-C.
• 1 держатель инструмента 32х150 Тип D для квадратных инструментов.
• Устройство цифровой индикации DPA21 для точного и удобного измерения перемещений.
• Защитный экран. Станочный светильник.
• Спиральный кожух ходового винта.
• Электрическая часть с компонентами Siemens.



Модель TH 5615D TH 5620D TH 5630D
Артикул 3462160 3462170 3462180
 Технические характеристики
 Подключение 380 В / ~50Гц
 Потребляемая мощность 8,5 кВт
 Насос подачи СОЖ 125 Вт
 Шпиндель
 Привод шпинделя 7,5 кВт
 Внутренний конус шпинделя МК 7
 Присоединительная поверхность шпинделя Camlock DIN ISO 702-2 №8
 Прох. отверстие шпинделя Ø 80 мм
 Частота вращения шпинделя 25 - 1600 об/мин
 Количество скоростей 12
 Рабочие параметры
 Высота центров 280 мм
 Расстояние между центрами 1420 мм 1910 мм 2910 мм
 Макс. диаметр обработки над станиной Ø 560 мм
 Макс. диаметр обработки над суппортом Ø 355 мм
 Макс. диаметр обработки над выемкой станины Ø 790 мм
 Длина выемки станины 170 мм
 Ширина станины 350 мм
 Ход верхней каретки суппорта 130 мм
 Ход поперечной каретки суппорта 316 мм
 Резцедержатель
 Тип SWH 7-C
 Высота державки резца 25 мм
 Подачи и резьбы
 Продольная подача 0,059 - 1,646 мм/об (35 подач)
 Поперечная подача 0,020 - 0,573 мм/об (35 подач)
 Пределы шага нарезаемых метрических резьб 0,2 - 14 мм (47 шагов)
 Пределы шага нарезаемых дюймовых резьб 112 - 2 нит./дюйм (60 шагов)
 Пределы шага нарезаемых трапецеидальных резьб 4 - 112 (50 шагов)
 Пределы шага нарезаемых модульных резьб 0,1 - 7 (34 шага)
 Задняя бабка
 Внутренний конус пиноли задней бабки MK 5
 Перемещение пиноли задней бабки 180 мм
 Диаметр пиноли задней бабки Ø 75 мм
 Размеры
 Габаритные размеры (ДхШхВ) 2950x1150x1650 мм 3450x1150x1650 мм 4450x1150x1650 мм
 Вес 2300 кг 2720 кг 3000 кг



Комплект поставки:
· Устройство цифровой индикации DPA21 на три оси.
· Быстросменный картриджный резцедержатель SWH 7-C.
· Сменный картридж 32х150 мм тип D ― 1 шт.
· Оправка МK7 / МK5.
· Упорный центр МК5.
· Неподвижный люнет, прох. отверстие Ø165 мм.
· Подвижный люнет, прох. отверстие Ø95 мм.
· Защитное ограждение.

 · Кожух патрона.
· Тормоз шпинделя.
· Станочный светильник.
· Резбоуказатель.
· Система подачи СОЖ.
· Комплект обслуживающего инструмента.
· Первая заправка маслом Mobil.
· Руководство по эксплуатации на русском языке.





Дополнительные принадлежности Артикул
 Патрон 3-х кулачковый токарный прецизионный CI3P ø 315 мм Camlock D1-8" (до 1500 об/мин) 3442065
 Патрон 3-х кулачковый высокоскоростной в стальном корпусе CS3C ø 315 мм Camlock D1-8" (до 2800 об/мин) 3442565
 Патрон 4-х кулачковый токарный прецизионный CI4P ø 315 мм Camlock D1-8" (до 1500 об/мин) 3442165
 Патрон 4-х кулачковый высокоскоростной в стальном корпусе CS4C ø 315 мм Camlock D1-8" (до 2800 об/мин) 3442665
 Центр вращающийся MK5 3440705
 Набор токарных резцов 7 шт. державка 20 мм 3444011
 Упор позиционный микрометрический для станка D560 3444023
 Виброопора SE3 3381018
 Другие принадлежности
Основные
СостояниеНовое
Производитель Siemens
  • Цена: 89 587,50 руб.
