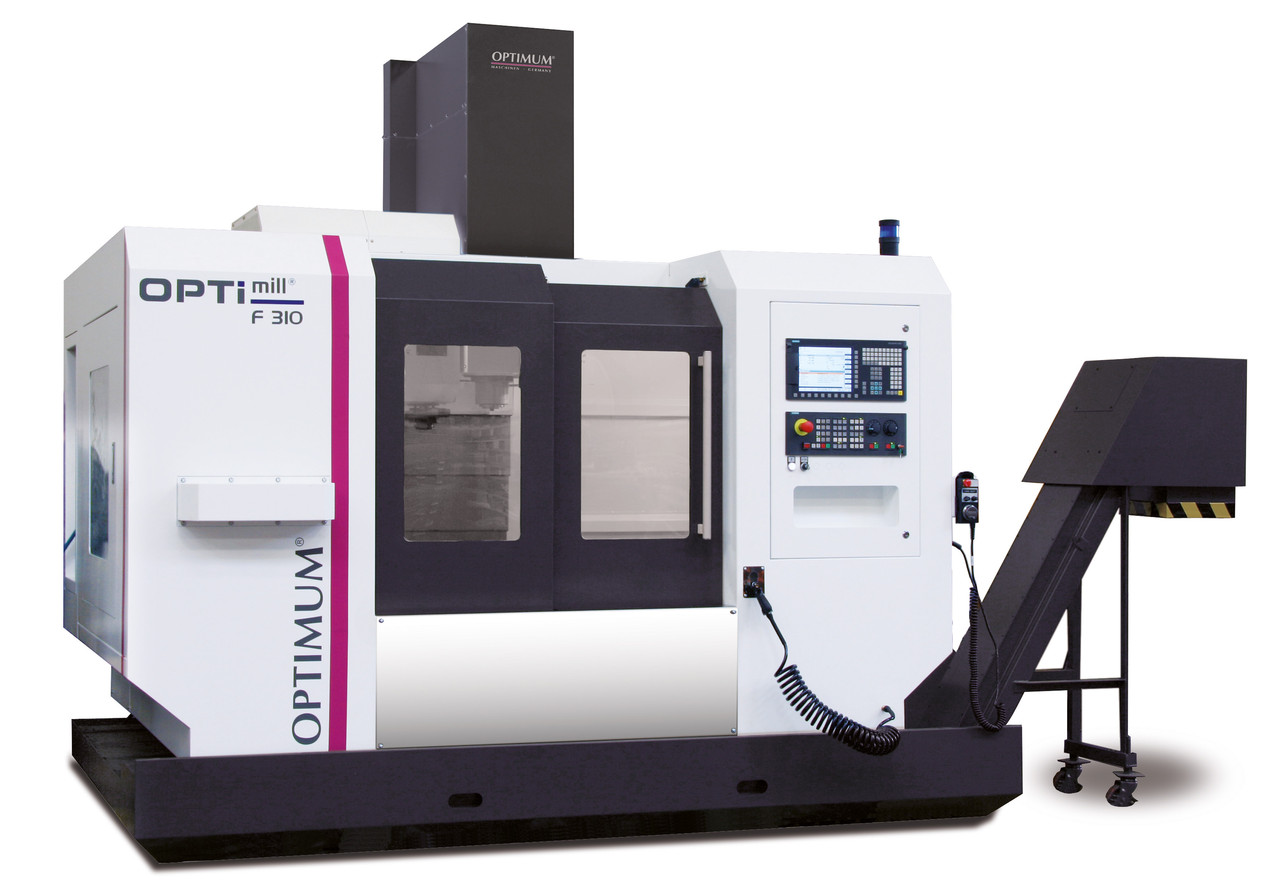

OPTImill F310 фрезерный станок с ЧПУ

Под заказ, 60 днейТолько оптомКод: 3511230

Оптовые цены уточняйте

Написать
Перезвоните мне
OPTImill F310 фрезерный станок с ЧПУ
OPTImill F310 фрезерный станок с ЧПУ Под заказ, 60 дней
Написать
Перезвоните мне
  • +375 показать номер +375 (17) 319-25-19
  • +375 (17) 317-25-17
  • +375 (44) 777-77-94
  • +375 (29) 681-18-12
  • +375 показать номер +375 (17) 319-25-19
  • +375 (17) 317-25-17
  • +375 (44) 777-77-94
  • +375 (29) 681-18-12
  • Адрес и контакты
    • Телефон:
      +375 (17) 319-25-19
      +375 (17) 317-25-17
      +375 (44) 777-77-94
      +375 (29) 681-18-12
    • Контактное лицо:
      Сергей Кастрючин
    • Адрес:
      Новодворский с/с, район д.Большое Стиклево, 40/2-62, оф.143, Минск, 220000, Беларусь
    • Email:
      belstanco@gmail.com
  • Производитель и гарантия

Вертикально-фрезерный станок с ЧПУ OPTImill F310.

F310  фрезерный станок с ЧПУ серии Premium ― передовые технологии,
бескомпромиссное качество, надежность и долговечность.

Главные аргументы: качество, эффективность и цена​
















·Мощный, точный, скоростной и надежный станок.
·Инновационная система ЧПУ Siemens Sinumerik 828D.
·Жесткая тяжелая конструкция и высокая производительность.
·Главный шпиндель SK40 с числом оборотов 10.000 об/мин с ременным приводом для минимизации вибраций, снижения шума и уменьшения тепловыделения.
·Прецизионные линейные направляющие на всех осях обеспечивают высокую скорость установочных перемещений.
·Автоматический сменщик инструментов на 24 инструментальные позиции.
·Высокая надежность: станина изготовлена из высококачественного серого чугуна марки MEEHANITE.
·Прецизионно отшлифованный стол с пятью Т-образными пазами.
·Многочисленные ребра жесткости основания исключают его перекос при больших нагрузках.
·Высокие виброгасящие и демпфирующие свойства, прочность и стойкость к температурным деформациям стола и станины станка, изготовленных из модифицированного чугуна MEEHANITE.
·Прецизионно отшлифованные предварительно нагруженные высокопроизводительные шариковые винты Ø40 x P12 X c3 по всем трем осям.
·Прямой привод серводвигателей с высоким крутящим моментом по всем трем осям.
·Серийно оснащается охладителем смазочного масла.
·Система подачи СОЖ с давлением 4 бара, емкость бака 210 литров.
·Система удаления стружки с транспортером и тележкой.
·Пневмопистолет для очистки зоны резания.
·Телескопические защитные кожухи на всех трех осях.
·Разъемы RJ45, USB и электропитание 230 В.
·2 года гарантии на систему ЧПУ Siemens.



Система ЧПУ Sinumerik 828D​ Электронный маховик​ Конструкция станка​
Идеально подходит для сложных задач обработки и демонстрирует высокий уровень динамики и точности. Существенно сокращает время наладки.
·Кнопка безопасности.
·Аварийная кнопка.
Мощная и надежная машина, современное воплощение идеального станка от OPTIMUM.
Сменщик инструмента Система удаления стружки Маслоотделитель для СОЖ​
Автоматический магазин на 16 инструментов.
Максимальная длина инструмента 300 мм.
Эффективная утилизация стружки обеспечивает чистую рабочую зону. Очистка охлаждающей жидкости от масла.






Технические характеристики станка

Модель F 310
Артикул 3511230
Электропитание
Общая потребляемая мощность 25 кВт, 380 В ~50 Гц
Привод шпинделя 13 кВт  (S1)
Крутящий момент шпинделя 70 Нм
Насос подачи СОЖ (4 шт.) 1,27 кВт / шт.
Шпиндель
Конец шпинделя ISO 40 DIN 69871
Максимальный диаметр торцевой фрезы Ø 63 мм
Максимальный диаметр концевой фрезы Ø 32 мм
Точность
Повторяемость 0,005 мм
Позиционирование ± 0,005 мм
Сменщик инструмента
Количество инструмента 24
Максимальный Ø инструмента Ø 80 мм
Максимальный Ø инструмента (при соседн.свободном) Ø 125 мм
Максимальная длина инструмента 300 мм
Максимальная масса инструмента 8 кг
Время смены инструмента, инструмент-инструмент 1,8 с
Перемещения
Ось X 1000 мм
Ось Y 560 мм
Ось Z 550 мм
Крутящий момент приводов осей
Ось X 16 Нм
Ось Y 16 Нм
Ось Z 11 Нм
Подача по осям
Рабочая подача (оси X, Y, Z) 10 000 мм/мин
Быстрый ход (оси X, Y) 30 000 мм/мин
Быстрый ход (оси Z) 24 000 мм/мин
Число оборотов
Число оборотов шпинделя 10 000 об/мин
Координатный стол
Расстояние шпиндель-стол 100 ― 650 мм
Вылет оси шпинделя 615 мм
Размер стола, Д х Ш 1200 х 520 мм
Размер Т-пазов, ширина / количество / между 16 мм / 5 / 80 мм
Максимальная нагрузка на стол 800 кг
Габаритные размеры
Д х Ш х В 4080 х 2600 х 3130 мм
Емкость бака СОЖ 210 л.
Масса станка 6020 кг








Рекомендуемые дополнительные опции

  Артикул Наименование
3511230 01 4 ось ― поворотный стол 120 мм + ручной 3-кулачковый патрон 120 мм.
3511230 06 Токарный патрон 120 мм для 4-й оси.
3511230 07 Задняя бабка для 120 мм токарного патрона 4-й оси.
3511230 02 5 ось ― поворотно-наклонный стол 200 мм + ручной 3-кулачковый патрон 200 мм.
3511230 08 Встроенная система охлаждения инструмента через шпиндель 20 бар.
3511230 09 Внешняя система охлаждения инструмента через шпиндель 20 бар.
3511230 03 Внешняя система охлаждения инструмента через шпиндель 70 бар.
  3511230 05 Кондиционер электрошкафа.
3511230 04 Высокоскоростной шпиндель 12 000 об/мин.
  3511230 10 Магазин на 30 инструментов типа Arm с двухзахватной "рукой".
  3511230 11 Шнековый конвейер для удаления стружки.
3511230 12 Датчик измерения инструмента Renishaw TS 27R.
3511230 13 Бесконтактный датчик измерения инструмента Renishaw NC4.
3511230 17 Подготовка станка для установки Renishaw NC4.
3511230 14 Датчик измерения детали Renishaw OMP60.
3511230 18 Подготовка станка для установки Renishaw OMP60.


Гидравлические станочные тиски OPTIMUM HCV.
Прецизионные модульные станочные тиски OPTIMUM PNM.

Характеристики
Производитель   Optimum Maschinen
