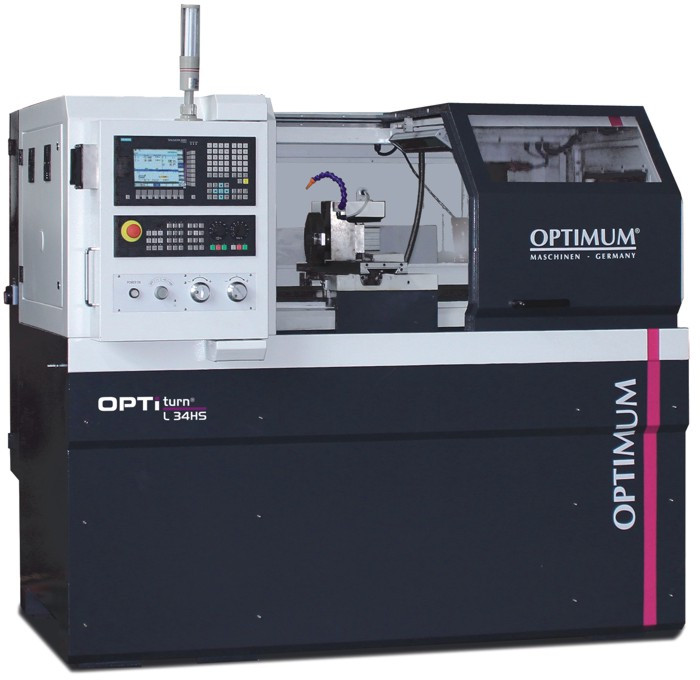

Токарный станок с ЧПУ OPTIturn L 34HS
L 34HS компактный и производительный станок для приборостроительных предприятий.
Главные аргументы: качество, эффективность и цена
|
|
·Инновационная система ЧПУ Siemens Sinumerik 808D. ·Сервоприводы для всех осей. ·Высокая жесткость и прочность станины сложной формы с многочисленными ребрами жесткости. ·Направляющие станины индуктивно закалены (HRC 42-52) и прецизионно отшлифованы. ·Высококачественные подшипники шпинделя. ·Шлифованные ШВП по всем осям. ·Автоматический 8-позиционный сменщик инструмента. ·Инкрементальный энкодер шпинделя, обеспечивающий высокую точность при нарезании резьбы. ·Полностью закрытая рабочая зона с защитными устройствами. ·2 передние раздвижные дверцы с большими прозрачными окнами. ·Микропереключатели предотвращают запуск станка при открытых дверцах и блокируют их во время работы. ·2 электронных маховика перемещения по осям X и Z. ·Центральная система смазки. ·Яркий станочный светильник. ·Система подачи СОЖ с баком емкости 30 литров. ·Простое обслуживание и программирование в полном соответствии со стандартами DIN. ·2 года гарантии на систему ЧПУ Siemens. |
 |
 |
 |
| Cменщик инструмента | Шпиндель | Cистема охлаждения |

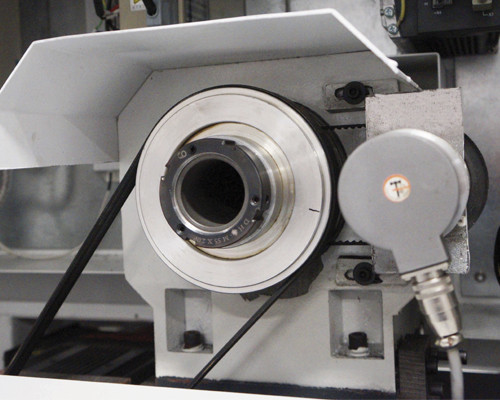

| Автоматический 8-позиционный сменщик инструмента. | Инкрементальный энкодер шпинделя. Большое проходное отверстие. |
Выдвижной ящик. Легкое удаление стружки. |
Технические характеристики
| Модель | L 34HS | |
|---|---|---|
| Артикул (Sinumerik 808D) | 3504230 | |
| Sinumerik 808D ADVANCED (опция) | 3504232 | |
| Технические характеристики | ||
| Общая потребляемая мощность | 6,5 кВт 380В ~50Гц | |
| Привод шпинделя | 3,7 кВт | |
| Насос подачи СОЖ | 0,95 кВт | |
| Емкость бака СОЖ | 30 л. | |
| Шпиндель | ||
| Частота вращения шпинделя | 30 ― 4000 об/мин | |
| Крутящий момент двигателя | 23,6 Нм | |
| Крутящий момент шпинделя | 40 Нм | |
| Присоединительная поверхность шпинделя | (DIN 6350) A2-4 | |
| Проходное отверстие шпинделя | Ø 45 мм | |
| Станочные данные | ||
| Высота центров | 170 мм | |
| Наибольшая длина обрабатываемой детали | 800 мм | |
| Наибольший Ø обработки над суппортом | Ø 152 мм | |
| Наибольший Ø обработки над станиной | Ø 340 мм | |
| Ширина станины | 208 мм | |
| Токарный патрон | Ø 160 мм | |
| Проходное отверстие патрона | Ø 40 мм | |
| Автоматический сменщик инструмента | ||
| Тип | серво/пневматический | |
| Количество инструмента | 8 | |
| Макс. размер державки резца | 16 х 16 мм | |
| Макс. Ø осевого инструмента | Ø 16 мм | |
| Параметры точности | ||
| Повторяемость | ± 0.01 mm | |
| Погрешность позиционирования | ± 0.025 mm | |
| Перемещения | ||
| Перемещение по оси X | 185 мм | |
| Перемещение по оси Z | 540 мм | |
| Скорость рабочей подачи по оси X | 6000 мм/мин | |
| Скорость рабочей подачи по оси Z | 8000 мм/мин | |
| Крутящий момент приводов осей | ||
| Ось X | 4 Нм | |
| Ось Z | 6 Нм | |
| Задняя бабка | ||
| Внутренний конус пиноли задней бабки | ||
| Диаметр пиноли задней бабки | ||
| Перемещение пиноли задней бабки | МК 3 | |
| Внутренний конус шпинделя | Ø 45 мм | |
| Высота державки резца | 120 мм | |
| Габаритные размеры | ||
| Габаритные размеры (ДхШхВ) | 1950 x 1430 x 1713 мм | |
| Масса станка, кг | 1300 кг | |
| Комплект поставки: ·Комплект обслуживающего инструмента. ·Руководство по эксплуатации. |
| Основные | |
|---|---|
| Производитель | Optimum Maschinen |
