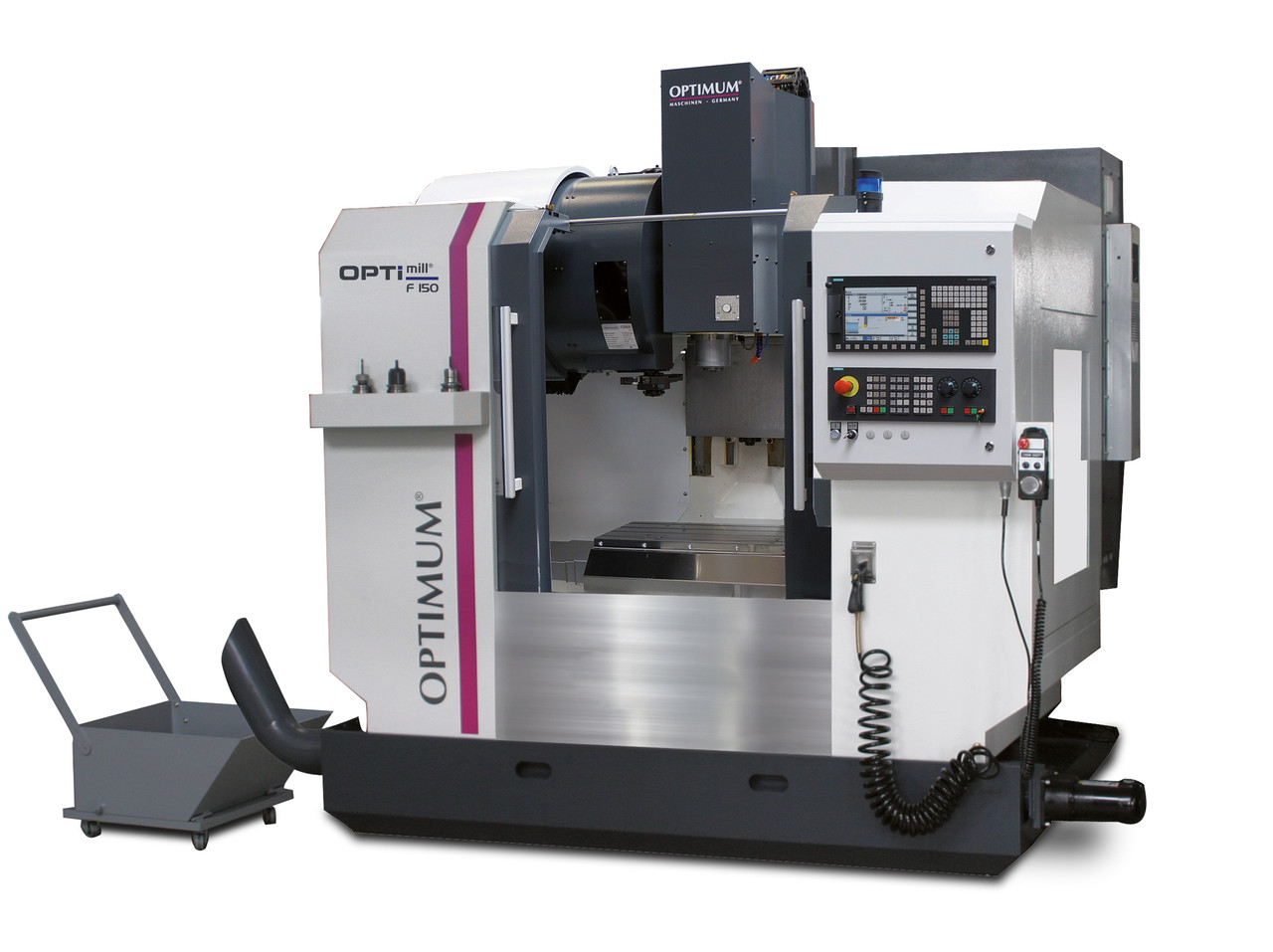

Фрезерный станок с ЧПУ OPTImill F150 TC

Под заказ, 60 днейТолько оптомКод: 3511210

Оптовые цены уточняйте

Написать
Перезвоните мне
Фрезерный станок с ЧПУ OPTImill F150 TC
Фрезерный станок с ЧПУ OPTImill F150 TC Под заказ, 60 дней
Написать
Перезвоните мне
  • +375 показать номер +375 (17) 319-25-19
  • +375 (17) 317-25-17
  • +375 (44) 777-77-94
  • +375 (29) 681-18-12
  • +375 показать номер +375 (17) 319-25-19
  • +375 (17) 317-25-17
  • +375 (44) 777-77-94
  • +375 (29) 681-18-12
  • Адрес и контакты
    • Телефон:
      +375 (17) 319-25-19
      +375 (17) 317-25-17
      +375 (44) 777-77-94
      +375 (29) 681-18-12
    • Контактное лицо:
      Сергей Кастрючин
    • Адрес:
      Новодворский с/с, район д.Большое Стиклево, 40/2-62, оф.143, Минск, 220000, Беларусь
    • Email:
      belstanco@gmail.com
  • Производитель и гарантия

Вертикально-фрезерный станок с ЧПУ OPTImill F150.

F150  фрезерный станок с ЧПУ серии Premium ― передовые технологии,
бескомпромиссное качество, надежность и долговечность.

Главные аргументы: качество, эффективность и цена​












·Мощный, точный, скоростной и надежный станок.
·Инновационная система ЧПУ Siemens Sinumerik 828D.
·Жесткая тяжелая конструкция.
·Высокая производительность.
·Линейные направляющие на всех осях обеспечивают высокую скорость установочных перемещений.
·Автоматический сменщик инструментов на 16 инструментальных позиций.
·Высокая надежность: станина изготовлена из высококачественного серого чугуна марки MEEHANITE.
·Прецизионно отшлифованный стол с четырьмя Т-образными пазами.
·Многочисленные ребра жесткости основания исключают его перекос при больших нагрузках.
·Прецизионно отшлифованные предварительно нагруженные высокопроизводительные шариковые винты Ø32 x P8 x C3 по всем трем осям.
·Прямой привод серводвигателей с высоким крутящим моментом по всем трем осям.
·Система подачи СОЖ с баком емкостью 210 литров.
·Транспортер для удаления стружки.
·Пневмопистолет для очистки зоны резания.
·Телескопические защитные кожухи на всех трех осях.
·Разъемы RJ45, USB и электропитание 230 В.
·2 года гарантии на систему ЧПУ Siemens.

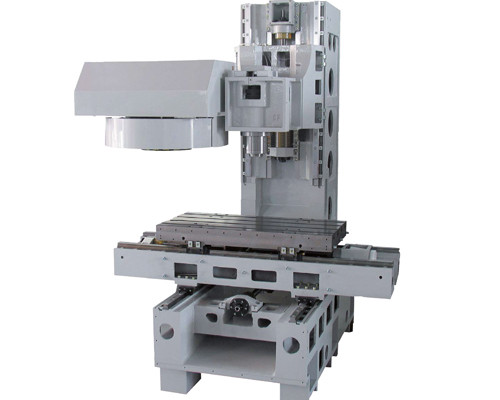

Система ЧПУ Sinumerik 828D​ Электронный маховик​ Конструкция станка​
Идеально подходит для сложных задач обработки и демонстрирует высокий уровень динамики и точности. Существенно сокращает время наладки.
·Кнопка безопасности.
·Аварийная кнопка.
Мощная и надежная машина, современное воплощение идеального станка от OPTIMUM.

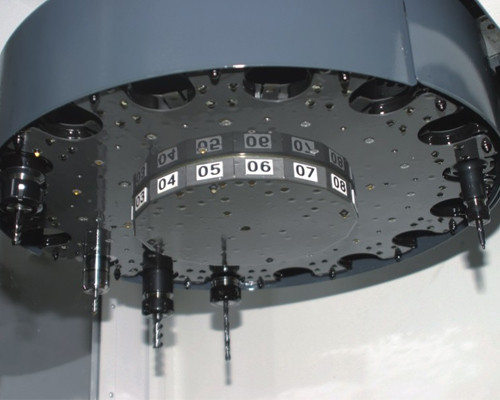

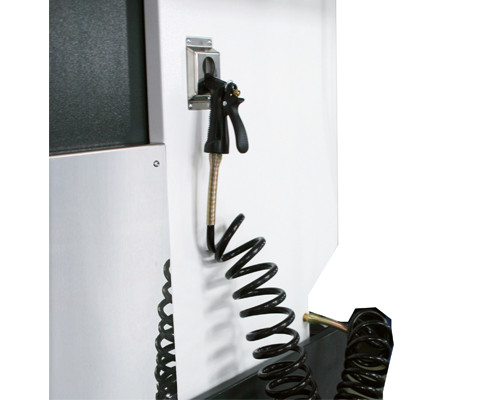

Сменщик инструмента Система удаления стружки Пистолет подачи СОЖ
Автоматический магазин на 16 инструментов.
Максимальная длина инструмента 300 мм.
Эффективная утилизация стружки обеспечивает чистую рабочую зону. Легкая очистка рабочей зоны.






Технические характеристики станка

Модель F150 TC
Артикул 3511210
Электропитание
Общая потребляемая мощность 25 кВт, 380 В ~50 Гц
Привод шпинделя 12 кВт  (S1: 9 кВт)
Крутящий момент шпинделя 57 Нм
Насос подачи СОЖ 1,27 кВт
Шпиндель
Конец шпинделя ISO 40 DIN 69871
Максимальный диаметр торцевой фрезы Ø 63 мм
Максимальный диаметр концевой фрезы Ø 32 мм
Точность
Повторяемость 0,005 мм
Позиционирование ± 0,005 мм
Сменщик инструмента
Количество инструмента 16
Максимальный диаметр инструмента Ø 89 мм
Максимальная масса инструмента 8 кг
Время смены инструмента, инструмент-инструмент 3,5 с
Перемещения
Ось X 760 мм
Ось Y 430 мм
Ось Z 460 мм
Крутящий момент приводов осей
Ось X 6 Нм
Ось Y 6 Нм
Ось Z 11 Нм
Подача по осям
Рабочая подача (оси X, Y, Z) 10 000 мм/мин
Быстрый ход (оси X, Y, Z) 24 000 мм/мин
Число оборотов
Число оборотов шпинделя 10 ― 10 000 об/мин
Координатный стол
Расстояние шпиндель-стол 102 ― 562 мм
Вылет оси шпинделя 480 мм
Размер стола, Д х Ш 900 х 410 мм
Размер Т-пазов, ширина / количество / между 16 мм / 4 / 102 мм
Максимальная нагрузка на стол 350 кг
Габаритные размеры
Д х Ш х В 3000 х 2050 х 2420 мм
Емкость бака СОЖ 210 л.
Масса станка 3020 кг






Рекомендуемые дополнительные опции

  Артикул Наименование
3511210 12 Магазин на 24 инструмента типа Arm с двухзахватной "рукой" (время смены инструмент-инструмент 1,8 с.)
3511210 11 Тележка для стружки.
3511210 01 4 ось ― поворотный стол 120 мм + ручной 3-кулачковый патрон 120 мм.
3511210 06 Токарный патрон 120 мм для 4-й оси.
3511210 07 Задняя бабка для 120 мм токарного патрона 4-й оси.
3511210 02 5 ось - поворотно-наклонный стол 100 мм + ручной 3-кулачковый патрон 100 мм.
3511210 08 Встроенная система охлаждения инструмента через шпиндель 20 бар.
3511210 09 Внешняя система охлаждения инструмента через шпиндель 20 бар.
3511210 03 Внешняя система охлаждения инструмента через шпиндель 70 бар.
  3511210 05 Кондиционер электрошкафа.
3511210 04 Высокоскоростной шпиндель 12 000 об/мин.
3511230 12 Датчик измерения инструмента Renishaw TS 27R.
3511230 13 Бесконтактный датчик измерения инструмента Renishaw NC4.
3511230 17 Подготовка станка для установки Renishaw NC4.
3511230 14 Датчик измерения детали Renishaw OMP60.
3511230 18 Подготовка станка для установки Renishaw OMP60.


Гидравлические станочные тиски OPTIMUM HCV.
Прецизионные модульные станочные тиски OPTIMUM PNM.

Характеристики
Производитель   Optimum Maschinen
