Фрезерный универсальный станок OPTImill MT50 / 380В
- Нет в наличии
- Только оптом
- Код: 3336005
46 462,50 руб.
Показать все оптовые цены+375 (17) 319-25-19
- +375 (17) 317-25-17
- +375 (44) 777-77-94
- +375 (29) 681-18-12
возврат товара в течение 14 дней по договоренности
Описание
Характеристики
Информация для заказа

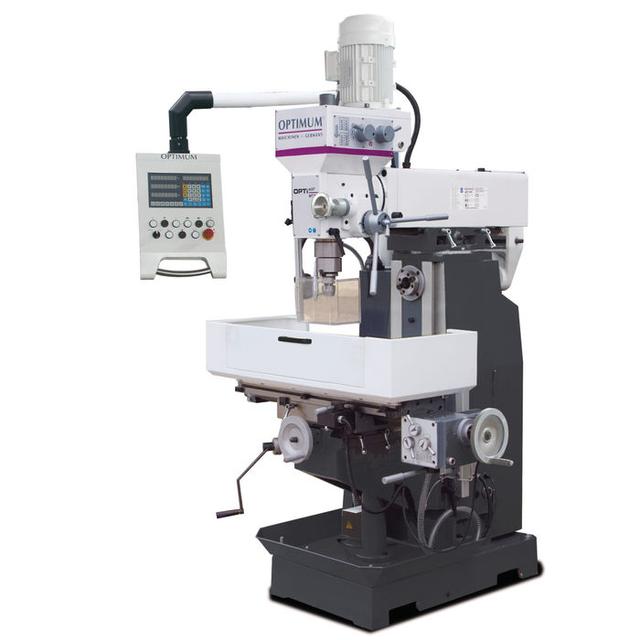

Сверлильно-фрезерный станок OPTImill MT 50.
MT 50 универсально-фрезерный станок для вертикальной
и горизонтальной обработки c цифровой индикацией.
Главные аргументы: качество, эффективность и цена
· Жесткая массивная конструкция из высококачественного серого чугуна. · Подача пиноли шпинделя точным маховичком или большой рукояткой. · Горизонтальный фрезерный держатель, прикрепленный к задней части станка для легкого доступа. · Автоматическое отключение конечного положения по оси X. · Перемещение по оси X с помощью маховика или автоматического устройства подачи стола. · Светодиодное освещение рабочей зоны. · Эргономичная поворотная панель управления OPTI с УЦИ DPA 21. |
· Голова с вертикальным шпинделем поворачивается на 90° влево и вправо. · Плавная работа благодаря закаленным, шлифованным шестерням, работающим в масляной ванне. · Правое / левое вращение. · Интегрированная система охлаждения. · Большого размера рабочий стол с точно обработанной поверхностью и Т-образными пазами. · Рабочий стол поворачивается на 45° в обе стороны. |

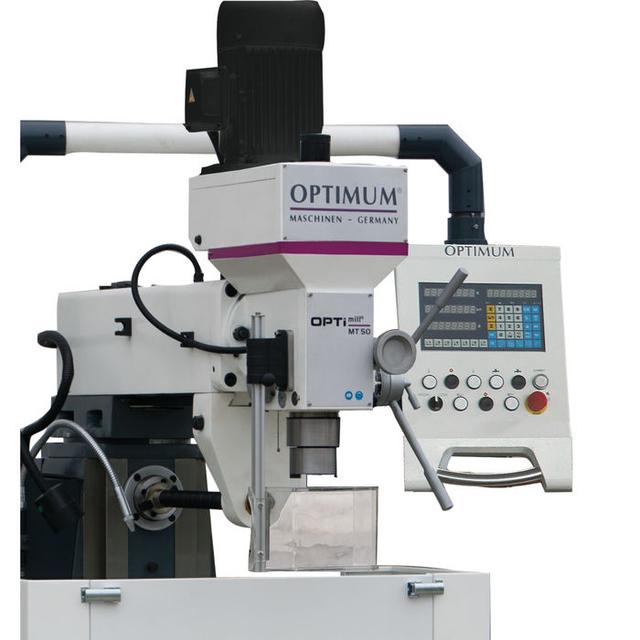

Горизонтальный хобот | Панель управления | Ограждение рабочей зоны |
· Горизонтальный хобот для работы дисковыми фрезами. | · Интегрированная панель переключателей. · Встроенное устройство цифровой индикации DPA 21. · Поворачивается на правую / левую стороны. |
· Раскладного типа. · Съемное. · Поворотное. |
Модель | MT50 | |
---|---|---|
Артикул | 3336005 | |
Технические характеристики | ||
Общая потребляемая мощность | 4,5 кВт / 380 В ~50 Гц | |
Двигатель вертикального шпинделя | 1,1 / 2,2 кВт | |
Двигатель горизонтального шпинделя | 1,5 кВт | |
Насос подачи СОЖ | 40 Вт | |
Возможности фрезерования / сверления | ||
Максимальный Ø рассверливания в стали (S235JR) | Ø 30 мм | |
Максимальный Ø сверления в стали (S235JR) | Ø 25 мм | |
Максимальный диаметр торцевой фрезы | Ø 100 мм | |
Максимальный диаметр концевой фрезы | Ø 25 мм | |
Вертикальный шпиндель | ||
Зажим вертикального шпинделя | ISO 40 (DIN2080) | |
Частота вращения вертикального шпинделя | 115 - 1750 об/мин | |
Количество ступеней | 8 | |
Ход пиноли | 120 мм | |
Расстояние вертикальный шпиндель ― колонна | 240-650 мм | |
Наклон фрезерной головки | ± 90° | |
Горизонтальный шпиндель | ||
Зажим горизонтального шпинделя | ISO 40 (DIN2080) | |
Частота вращения горизонтального шпинделя | 60 - 1350 об/мин | |
Количество ступеней | 9 | |
Расстояние горизонтальный шпиндель - колонна | 0 - 185 мм | |
Рабочий стол | ||
Размер стола | 1000 x 240 мм | |
Максимальная нагрузка на стол | 160 кг | |
Размер Т-об.паза/ кол-во | 14 мм / 4 | |
Поворот | ± 45° | |
Перемещения | ||
Перемещение по оси X | ручн. 580 мм / автом. 500 мм | |
Подача по оси X (8 шагов) | 24 - 720 мм/мин | |
Перемещение по оси Y (ручное) | 200 мм | |
Перемещение по оси Z (ручное) | 340 мм | |
Размеры | ||
Габаритные размеры (ДхШхВ) | 2 270 x 1 500 x 2 080 мм | |
Вес | 900 кг |
Комплект поставки: · Фрезерный горизонтальная оправка Ø 22 / Ø 27 мм. · Патрон сверлильный быстрозажимной В18 / 1-16мм. · Оправка переходная ISO40/B18. · Оправка переходная ISO40/KM2. · Оправка переходная ISO40/KM3. · Комплект инструмента для обслуживания. · Руководство по эксплуатации. |
Дополнительные принадлежности | Артикул | |
---|---|---|
Патрон цанговый ISO40 с комплектом цанг ER32 18шт. / 2-20мм | 3352056 | |
Цанги ER32 18шт. / 3-20мм | 3441122 | |
Оправка переходная ISO40 / B16 | 3352070 | |
Фреза торцевая со сменными пластинами ISO40 | 3350216 | |
Расточная головка ISO40 | 3352128 | |
Сверла МК2 / 9 шт. (14,5 / 16 / 18 / 20 / 22 / 24 / 26 / 28 / 30 мм) | 3051002 | |
Фрезы концевые HSS с титановым напылением 20шт. / 3 ― 20мм | 3352255 | |
Фрезы концевые твердосплавные 18шт. / 3-12мм | 3352118 | |
Призмы 18 шт. | 3536191 | |
Угольник 90° | 3385052 | |
Призма угловая WP 30 | 3352195 | |
Тиски станочные FMS125 | 3354125 | |
Тиски станочные FMSN 125 | 3354120 | |
Тиски станочные VMQ 100 | 3354181 | |
Тиски трехосевые станочные MV3-75 | 3354175 | |
Тиски трехосевые станочные MV3-125 | 3354178 | |
Стол поворотный RT150 | 3356150 | |
Стол поворотный делительный RTE165 | 3356365 | |
Стол поворотный RTU165 | 3354165 | |
Головка делительная универсальная TA 125 | 3356125 | |
Дополнительные принадлежности |
Основные | |
---|---|
Производитель | Optimum Maschinen |
Дополнительные параметры | |
Тип системы ЧПУ станка | универсальная |
- Цена: 46 462,50 руб.
