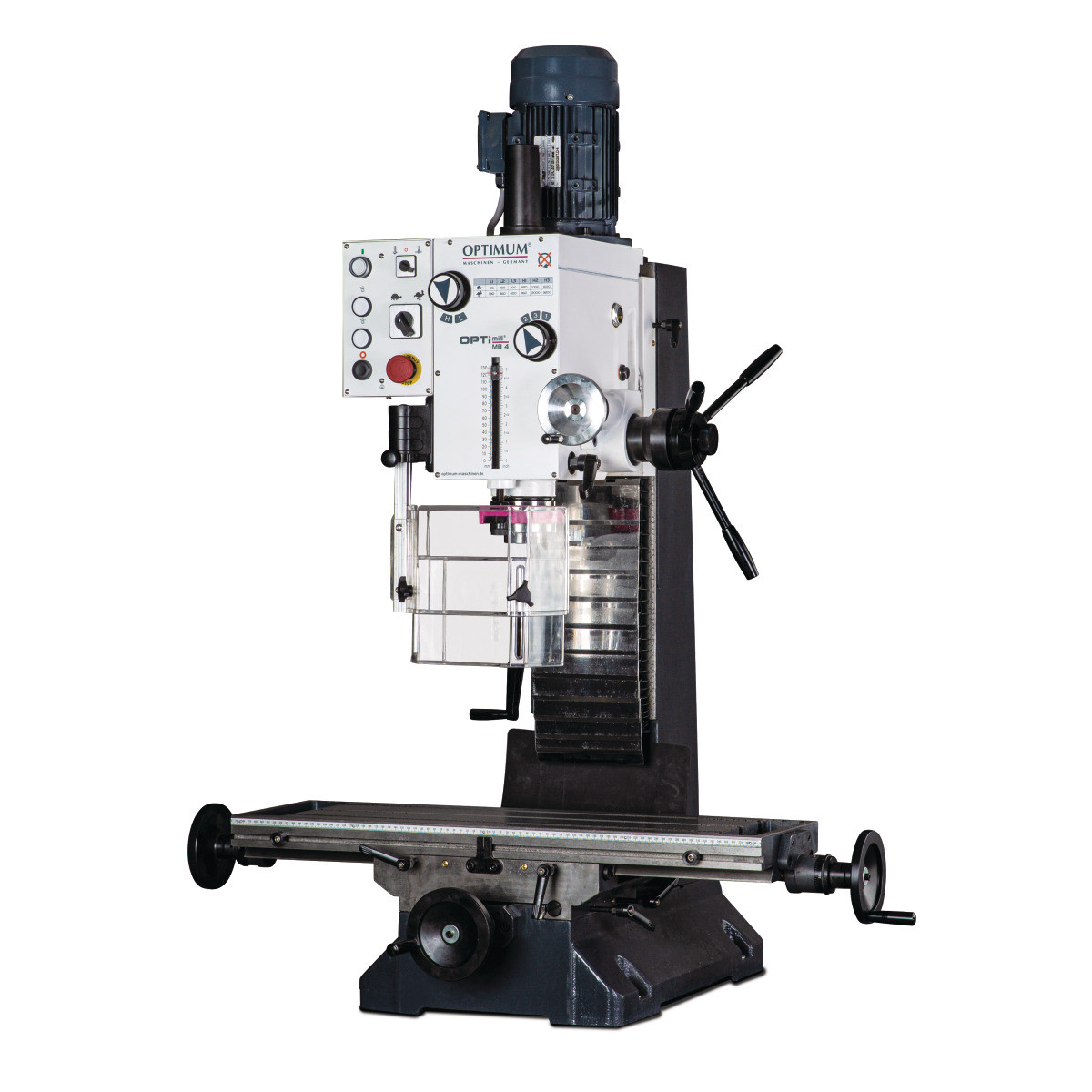

Cверлильно-фрезерный станок OPTImill MB 4.
MB 4 надежный сверлильно-фрезерный станок с механическим редуктором
и функцией нарезания резьбы.
Главные аргументы: качество, эффективность и цена
|
·Массивные чугунные корпус и основание, рассчитанные на восприятие больших нагрузок. ·Массивный стол с точной геометрией и низкой шероховатостью. ·Широкий диапазон числа оборотов шпинделя 95 ― 3200 об/мин. ·Качественные роликоподшипники обеспечивают радиальное биение шпинделя менее 0,015 мм. ·Масляная ванна зубчатого приводного механизма шпинделя. ·Шлифованные и шабреные направляющие типа “ласточкин хвост”, регулируемые клиновыми планками. ·Два режима подачи пиноли: черновая и точная микрометрическая. ·Режим резьбонарезания ― автоматический реверс при смене направления подачи пиноли. ·Поворотная на ± 45° фрезерная головка с возможностью работы в любом промежуточном положении. ·Высокопроизводительный и экономичный 2-скоростной асинхронный электродвигатель. ·Правое-левое вращение шпинделя. ·Регулируемые гайки на всех ходовых винтах позволяют полностью устранить люфт. ·Защита направляющих от попадания стружки. ·Большеразмерный защитный экран с конечным выключателем. ·Регулируемые упоры перемещения стола, легко читаемая измерительная шкала на фронтальной части стола. |
|
![]() |
Подача пиноли | Режим нарезания резьбы |
Маховик микрометрической и рукоятка грубой подачи пиноли | Двигатель запускается при начале хода пиноли, при срабатывании упора глубины подачи направление вращения меняется на противоположное |
Модель | MB 4 | |
---|---|---|
Артикул | 3338450 | |
Технические характеристики | ||
Двигатель | 1,1 / 1,5 кВт 380В ~50Гц | |
Максимальный Ø рассверливания в стали (S235JR) | Ø 32 мм | |
Максимальный Ø сверления в стали (S235JR) | Ø 28 мм | |
Максимальный диаметр торцевой фрезы | Ø 63 мм | |
Максимальный диаметр концевой фрезы | Ø 28 мм | |
Число оборотов шпинделя | 95 ― 3200 об/мин | |
Количество скоростей | 2 х 6 | |
Конец шпинделя | МК4 | |
Ход пиноли / Вылет шпинделя | 120 / 275 мм | |
Поворот фрезерной головы | ± 45° | |
Размер стола | 800 х 240 мм | |
Размер Т-об.паза/расстояние/кол-во | 14 мм/ 63 мм / 3 | |
Перемещение по оси X | 450 мм | |
Перемещение по оси Y | 200 мм | |
Перемещение по оси Z | 430 мм | |
Расстояние шпиндель-стол | 460 мм | |
Габаритные размеры (ДхШхВ) | 760 х 850 х 1150 мм | |
Масса станка | 320 кг |
Комплект поставки: ·Обслуживающий инструмент. ·Руководство по эксплуатации. |
Дополнительные принадлежности | Артикул | |
---|---|---|
![]() |
||
Подставка под MB4 | 3353006 | |
![]() ![]() |
||
Патрон цанговый MK4/M12 с комплектом цанг ER32 18шт. / 3-20мм | 3352094 | |
Цанги ER32 18шт. / 3-20мм | 3441122 | |
![]() ![]() |
||
Расточная головка МК4 компл. | 3352084 | |
Фреза торцевая Ø52 / МК4 со смемнными пластинами | 3350214 | |
![]() ![]() ![]() |
||
Фрезы концевые HSS с титановым напылением 20шт. / 3 ― 20мм | 3386200 | |
Фрезы концевые HSS с титановым напылением 12шт. / 4-12мм | 3352113 | |
Фрезы концевые твердосплавные 18шт. / 3-12мм | 3352118 | |
Фрезы радиусные твердосплавные 9шт. / 4-8мм | 3352116 | |
![]() ![]() |
||
Патрон сверлильный быстрозажимной B16 0-16мм | 3050626 | |
Патрон сверлильный быстрозажимной MK4 / 0,3-16мм | 3050574 | |
![]() ![]() ![]() |
||
Тиски станочные FMS100 | 3354100 | |
Тиски станочные FMS125 | 3354125 | |
Тиски станочные FMSN100 | 3354110 | |
Тиски станочные трехосевые MV3-125 | 3354178 | |
![]() ![]() |
||
Стол поворотный RT150 | 3356150 | |
Головка делительная универсальная TA125 | 3356125 | |
![]() ![]() |
||
Приспособления зажимные SPW12 / 58шт. | 3352017 | |
Призмы параллельные 20шт. | 3354000 | |
![]() |
||
Система подачи СОЖ KME 380В | 3352001 | |
![]() |
||
Устройство автоматической подачи стола OPTI V99 / 230В | 3352022 | |
![]() |
||
Магнитный стружкосборщик Chipmag | 3850010 |
Производитель | Optimum Maschinen |
- Цена: Цену уточняйте
