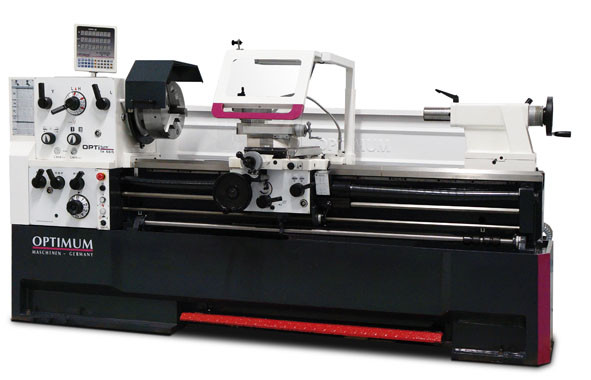

Токарно-винторезный станок OPTIturn TH4615V.
TH 4615V тяжелый токарный станок с повышенной плавностью хода и
бесступенчатым частотным приводом Siemens.
Главные аргументы: качество, эффективность и цена.
|
|
· Закаленные и шлифованные направляющие станины. · Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники. · Конус шпинделя Camlock DIN ISO 702-2 №8. · Радиальное биение шпинделя менее 0,015мм. · Закаленные шлифованные шестерни и валы передней бабки. · Быстродействующая коробка подач закрытого типа с закаленными шлифованными шестернями и валами, работающими в масляной ванне и установленными на прецизионные подшипники. · Все метрические и дюймовые резьбы устанавливаются рукоятками на панели управления, без использования сменных шестерен. · Цена деления лимба маховиков верхней/поперечной кареток суппорта 0,02/0,04 мм. · Цена деления лимба маховика пиноли задней бабки 0,025 мм. · Правое/левое направление вращения шпинделя. |
· Механизм отключения продольной подачи суппорта с 4 регулируемыми эксцентриками. · Механический тормоз шпинделя. · Перегрузочная муфта ходового винта. · Задняя бабка может быть смещена на ± 15 мм для точения длинных конусов. · Продольная и поперечная подачи суппорта. · Система охлаждения с отдельным баком охлаждающей жидкости, индикатор уровня и маслоотделитель. Легкая и полная очистка в соответствии с DIN. · Быстросменный картриджный резцедержатель SWH 5-B. · 1 держатель инструмента 25х120 Тип D для квадратных инструментов. · Устройство цифровой индикации DPA21 для точного и удобного измерения перемещений. · Защитный экран. Станочный светильник. · Спиральный кожух ходового винта. · Электрическая часть с компонентами Siemens. |
|
|
Частотный преобразователь SINAMICS G120D |
| Модульная конструкция Встроенные функции безопасности Обратная связь, малая нагрузка на сеть Экономия электроэнергии до 20 % Не требуется тормозное сопротивление Простая и быстрая диагностика LED-индикаторами Стандартное штекерное соединение, сменные клеммы Надежная защищенная конструкция (IP65) EMV-класс C2 по EN 61800-3 Интегрированные функции безопасности без датчиков STO ― Защитный механизм отключения привода SLS ― Защитный механизм ограничения скорости |
|
| Модель | TH 4615V | |
|---|---|---|
| Артикул | 3462125 | |
| Технические характеристики | ||
| Двигатель | 8,5 кВт 380В ~50Гц | |
| Высота центров | 230 мм | |
| Наибольшая длина обрабатываемой детали | 1500 мм | |
| Наибольший Ø обработки над станиной | Ø 465 мм | |
| Наибольший Ø обработки над суппортом | Ø 270 мм | |
| Наибольший Ø обработки над выемкой станины | Ø 690 мм | |
| Длина выемки станины | 240 мм | |
| Ширина станины | 300 мм | |
| Частота вращения шпинделя | 30 ― 400 / 160 ― 2000 об/мин | |
| Количество ступеней | 2, бесступ.регулировка | |
| Внутренний конус шпинделя | MK7 | |
| Присоединительная поверхность шпинделя | Camlock DIN ISO 702-2 №6 | |
| Прох. отверстие шпинделя | Ø 80 мм | |
| Ход верхней каретки суппорта | 125 мм | |
| Ход поперечной каретки суппорта | 285 мм | |
| Внутренний конус пиноли задней бабки | MK4 | |
| Перемещение пиноли задней бабки | 130 мм / Ø 60 мм | |
| Продольная подача | 0,031 ― 1,7 мм/об | |
| Поперечная подача | 0,014 ― 0,784 мм/об | |
| Пределы шага нарезаемых метрических резьб | 0,1 ― 14 | |
| Пределы шага нарезаемых дюймовых резьб | 112 ― 2 ниток/дюйм | |
| Пределы шага нарезаемых трапецеидальных резьб | 4 ― 112 | |
| Пределы шага нарезаемых модульных резьб | 0,1 ― 7 | |
| Державка резца | 25 x 25 мм | |
| Габаритные размеры (ДхШхВ) | 2720 x 1080 x 1370 мм | |
| Вес | 2750 кг | |
| Комплект поставки: · Устройство цифровой индексации (УЦИ) на три оси. · Быстросменный картриджный резцедержатель SWH. · Сменный картридж 25х120 мм тип D ― 1 шт. · Оправка МK 6 ― МK 4. · Упорный центр МК 4. · Неподвижный люнет, проходное отверстие Ø160 мм. · Подвижный люнет, проходное отверстие Ø100 мм. · Защитное ограждение. |
· Кожух патрона. · Тормоз шпинделя. · Станочный светильник. · Резбоуказатель. · Система подачи СОЖ. · Комплект обслуживающего инструмента. · Руководство по эксплуатации. |
| Дополнительные принадлежности | Артикул | |
|---|---|---|
| Патрон 3-х кулачковый высокоскоростной в стальном корпусе CS3C ø 250 мм Camlock D1-6" (до 3500 об/мин) | 3442555 | |
| Патрон 4-х кулачковый высокоскоростной в стальном корпусе CS4C ø 250 мм Camlock D1-6" (до 3500 об/мин) | 3442655 | |
| Универсальное цанговое устройство 5C для станка D460 | 3444006 | |
| Набор цанг 5C 17 шт. 3-25 мм | 3441509 | |
| Набор токарных резцов 7 шт. державка 20 мм | 3444011 | |
| Упор позиционный микрометрический для станка D460 | 3444022 | |
| Центр вращающийся MK4 | 3440704 | |
| Виброопора SE2 | 3381016 | |
| Виброопора SE3 | 3381018 | |
| Другие принадлежности | ||
| Основные | |
|---|---|
| Производитель | Optimum Maschinen |
