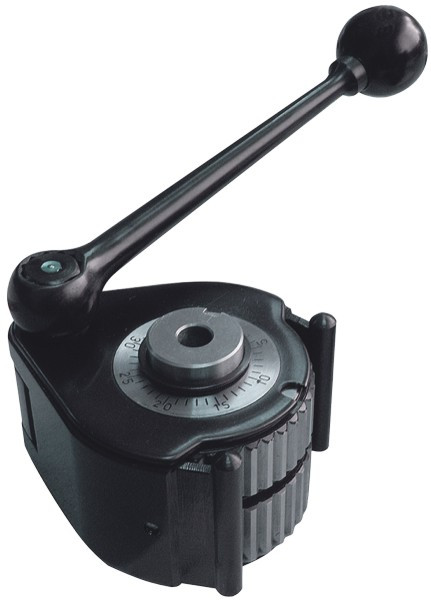

Быстросменный резцедержатель картриджного типа SWH



  • Быстросменный резцедержатель картриджного типа.
  • Подходит ко всем распространенным типам токарно-винторезных станков.
  • Надежный эксцентриковый зажим.
  • Точность перестановки 0.01 мм.
  • Шлифованный зубчатый венец.
  • 40 возможных угловых положений с отсчетом по шкале.
  • Изготовлена из высококачественной легированной стали.
  • Регулировка положения сменных картриджей по высоте.

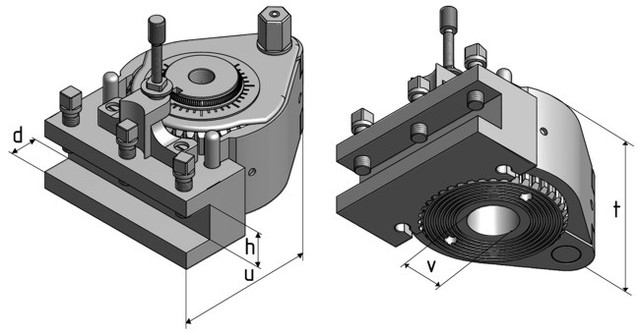

Характеристики   AA A E B C
Наибольший диаметр обработки, мм   120 - 220 150 - 300 200 - 400 300 - 500 400 - 700
Наибольшая мощность станка, кВт   1 2,2 4,4 6,6 13
Ширина верхней каретки, макс.   80 100 120 150 180
Макс. ширина державки резца, мм d 10 14 15 20 20/30
Макс. высота державки резца, мм h 12 20 20 25 32
Установочное отверстие, мм v 12 20 20 32 40
Макс. диаметр установочного отверстия. мм v max 12 31 31 51 70
Общая ширина, мм u 74 106 132 / 142 150 / 155 202 / 210
Общая высота, мм t 37 55 68 78 110
Вылет, макс. мм t max 30 35 35 45 90
Регулировка картриджа по высоте, мм hv 8 11 17/15 20/11 40/35/30

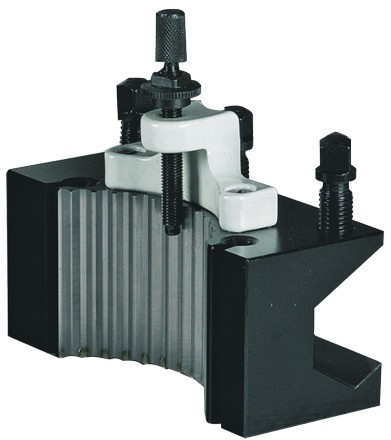

Картридж тип D

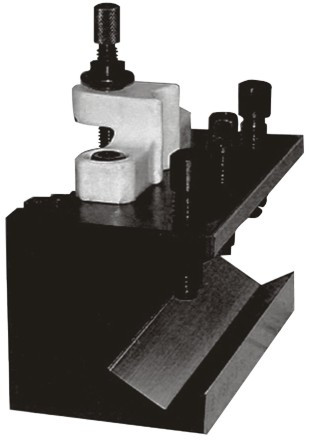

Картридж тип H



Наименование Артикул
Комплект SWH AА в составе: 3384311
   эксцентриковая быстросменная головка тип А
   3 сменных картриджа 13х50 мм тип D (для резцов с четырехгранной державкой)
   1 сменный картридж 13х50 мм тип H (для резцов с круглой державкой
Сменный картридж 13 х 50 тип D под четырехгранную державку для SWH AА 3384312
Сменный картридж 12 х 50 тип H под круглую державку для SWH AА 3384320
Комплект SWH 1-А в составе: 3384301
   эксцентриковая быстросменная головка тип А
   3 сменных картриджа 20х90 мм тип D (для резцов с четырехгранной державкой)
   1 сменный картридж 20х90 мм тип H (для резцов с круглой державкой)
Сменный картридж 20 х 90 тип D под четырехгранную державку для SWH 1-А 3384302
Сменный картридж 20 х 85 тип H под круглую державку для SWH 1-А 3384321
Комплект SWH 3-Е в составе: 3384303
   эксцентриковая быстросменная головка тип Е
   3 сменных картриджа 20х100 мм тип D (для резцов с четырехгранной державкой)
   1 сменный картридж 30х100 мм тип H (для резцов с круглой державкой)
Сменный картридж 20 х 100 тип D под четырехгранную державку для SWH 3-Е 3384304
Сменный картридж 30 х 100 тип H под круглую державку для SWH 3-Е 3384322
Комплект SWH 5-В в составе: 3384305
   эксцентриковая быстросменная головка тип В
   3 сменных картриджа 25х120 мм тип D (для резцов с четырехгранной державкой)
   1 сменный картридж 30х120 мм тип H (для резцов с круглой державкой)
Сменный картридж 25 х 120 тип D под четырехгранную державку для SWH 5-В 3384306
Сменный картридж 32 х 130 тип H под круглую державку для SWH 5-В 3384324
Комплект SWH 7-С в составе: 3384307
   эксцентриковая быстросменная головка тип С
   3 сменных картриджа 32х150 мм тип D (для резцов с четырехгранной державкой)
   1 сменный картридж 35х150 мм тип H (для резцов с круглой державкой)
Сменный картридж 32 х 150 тип D под четырехгранную державку для SWH 7-С 3384308
Сменный картридж 40 х 160 тип H под круглую державку для SWH 7-С 3384326
Установка и подгонка SWH AA, 1-A (только на поставляемые станки) 9000401
Установка и подгонка SWH 3-E, 5-B, 7-C (только на поставляемые станки) 9000400
