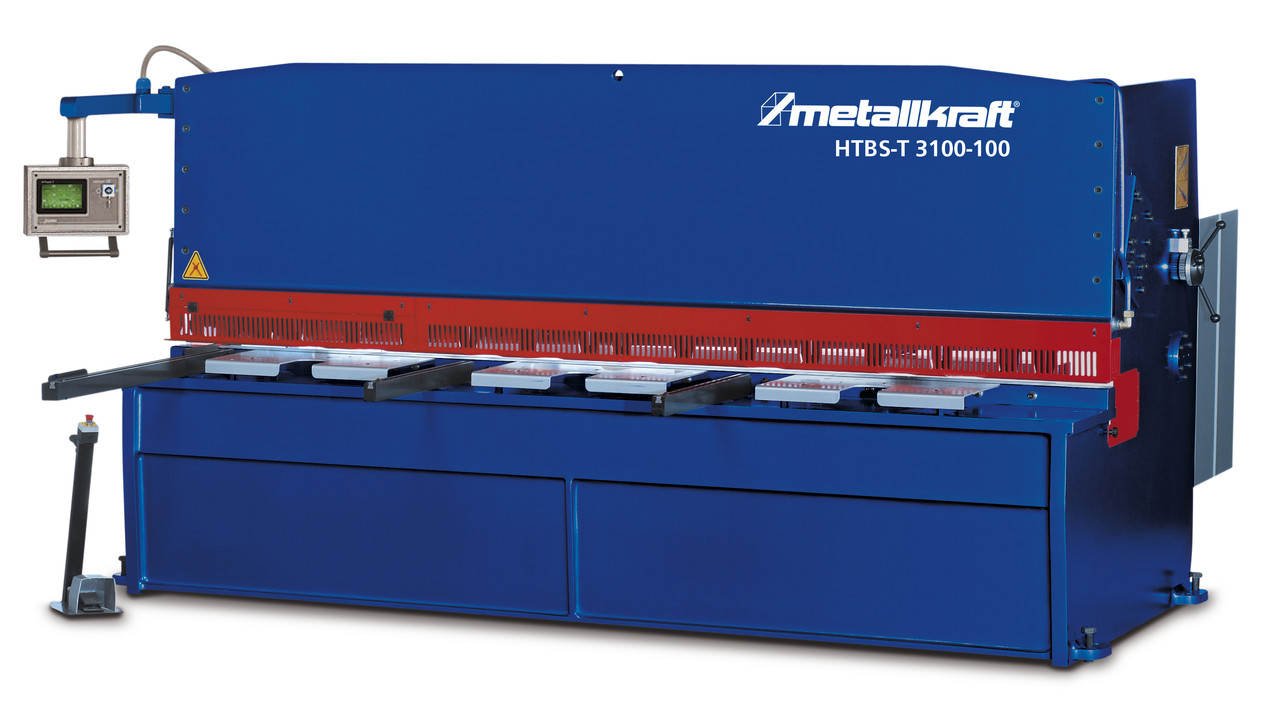

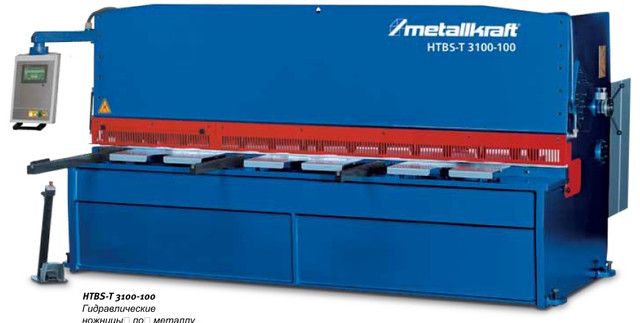

HTBS-T ножницы гильотинные гидравлические с цифровым контроллером.

· Тяжелое сварное стальное основание
· Малый угол резания для оптимальных результатов
· Механизированный задний упор 1000мм
· Привод заднего упора посредством ШВП с перемещением по линейым направляющим
· Легко позиционирующийся задний упор посредством D-Touch 7



· Опускающийся защитный экран, 1000мм
· Эргономичный дизайн поворотной панели управления
· Управление передвижной ножной педалью с выключателем аварийной остановки
· Ручная регулировка зазора резания рычагом с нониусом с правой стороны станка
· Защитный световой барьер задней зоны с отображением контура линии реза

· Прижим расположен рядом с зоной резания
· Легкое перемещение листов на шариках
· Угловой упор 1500мм и два опорных кронштейна для стального листа 1000мм (три кронштейна поддержки на станках от 4м)
· Высококачественные ножи, используются для нержавеющей стали
· Высококачественные компоненты Bosch, Rexroth, Hydac, Siemens, Telemecanique



Модель HTBS-T 3100-60 3100-100 3100-130 3100-160
Артикул 3825306  3825310 3825313  3825316
Технические характеристики
Рабочая длина (A) 3100 мм 3100 мм 3100 мм 3100 мм
Толщина резки, ST45 6 мм 10 мм 13 мм 16 мм
Толщина резки, ST70 4 мм 6 мм 8 мм 10 мм
Глубина горловины (D) 50 мм 50 мм 50 мм 50 мм
Количество резов/мин. (на всей длине) 15 13 13 10
Угол реза  1.30°  1.30°  1.45° 2.00°
Регулировка зазора реза (min./max.)  0.05/0.75 мм 0.05/1.05 мм 0.05/1.45 мм 0.07/1.80 мм
Высота стола (C) 865 мм 865 мм 845 мм 818 мм
Глубина стола (B)  500 мм 580 мм 600 мм 550 мм
Длина стола (R)  3515 мм 3515 мм 3550 мм 3580 мм
Количество прижимов 16 16 16 14
Давление прижима  14 тн. 22 тн. 37 тн. 61 тн.
Диапазон регулировки заднего упора  1000 мм 1000 мм 1000 мм 1000 мм
Мощность двигателя заднего упора  0.75 кВт  0.75 кВт  0.75 кВт 0,75 кВт
Скорость перемещения упора 120 мм/с. 120 мм/с. 120 мм/с. 120 мм/с.
Мощность привода  15 кВт 22 кВт 30 кВт 37 кВт
Ёмкость маслобака  200 л. 200 л. 330 л. 410 л.
Количество поддерживающих консолей 2 2 2 2
Длина (L) 4110 мм 4200 мм 4280 мм 4550 мм
Глубина (W1) 2200 мм 2250 мм 2300 мм 2250 мм
Общая глубина (W)  3700 мм 3600 мм 3600 мм 3825 мм
Высота (H) 2100 мм 2100 мм 2350 мм 2250 мм
Вес  7650 кг  9300 кг  12500 кг 15000 кг
* Данные производительности относятся к материалу  с пределом прочности на растяжение 400N/mm²



Модель HTBS-T  3100-200  4100-60 4100-130
Артикул 3825320  3825406 3825413
Технические характеристики
Рабочая длина (A) 3100 мм 4100 мм 4100 мм
Толщина резки, ST45 20 мм 6 мм 13 мм
Толщина резки, ST70 13 мм 4 мм 8 мм
Глубина горловины (D) 50 мм 50 мм 50 мм
Количество резов/мин. (на всей длине) 6 12 8
Угол реза  2.00°  1.30°  1.45°
Регулировка зазора реза (min./max.)  0.09/2.20 мм 0.05/0.75 мм 0.05/1.45 мм
Высота стола (C) 886 мм 865 мм 818 мм
Глубина стола (B)  570 мм 580 мм 550 мм
Длина стола (R)  3670 мм 4510 мм 4620 мм
Количество прижимов 14 20 18
Давление прижима  77 тн. 17 тн. 62 тн.
Диапазон регулировки заднего упора  1000 мм 1000 мм 1000 мм
Мощность двигателя заднего упора  0.75 кВт  0.75 кВт  0.75 кВт
Скорость перемещения упора 120 мм/с. 120 мм/с. 120 мм/с.
Мощность привода  45 кВт 15 кВт 30 кВт
Ёмкость маслобака  450 л. 200 л. 330 л.
Количество поддерживающих консолей 2 3 3
Длина (L) 4450 мм 5230 мм 5350 мм
Глубина (W1) 2260 мм 2300 мм 2250 мм
Общая глубина (W)  3400 мм 3600 мм 3850 мм
Высота (H) 2450 мм 2150 мм 2250 мм
Вес  21700 кг  11750 кг  16300 кг
* Данные производительности относятся к материалу  с пределом прочности на растяжение 400N/mm²

__________________________________________________________________________________________


· Пневмо-механизм поднятия тонкого стального листа с одной или двумя стадиями
· Механизированная регулировка режущего зазора
· Лазерное отображение линии реза
· Световой барьер вместо защитного экрана

· Съемный боковой упор
· Удлиненный угловой упор и опорные кронштейны листа
· Шариковый м-м перемещения для углового упора и поддерживающих кронштейнов

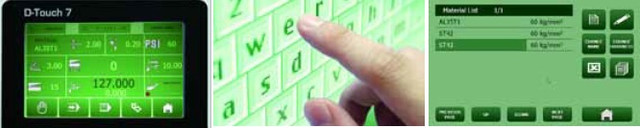

D-Touch 7
·  7“ цветной сенсорный экран
· Точное позиционирование на выбранные размеры
· Бесчисленное определение программ и определение индивидуальных шагов
· Бесчисленное определение материалов в библиотеке материалов
· Интуитивно понятная работа с меню
· Раздельное отображение ТЕКУЩИХ и  ЦЕЛЕВЫХ значений
· Облегчение функции движения заднего упора
· Точность позиционирования 0.1 мм
· Управление длиной реза посредством регулировкой длины хода
· Счетчик циклов реза
· Управление опциями станка (напр. опциональный механизм подъема тонкого стального листа)

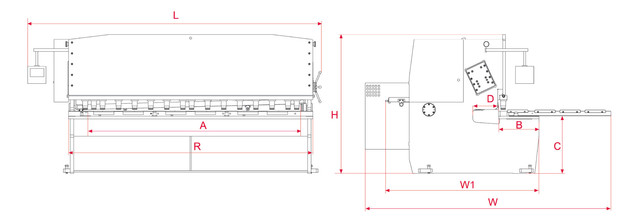

(A) Длинна реза
(B) Глубина стола
(C) Рабочая высота
(D) Длина консоли
(H) Высота
(L) Длина
(W) Глубина
(R) Длинна стола



Защитная шторка пальцев:
защитная шторка может быть поднята на первом метре

Задний упор:
задний упор может быть поднят для длинных резов

Пневматический механизм:
подъема тонкого стального листа (опция)

Регулировка зазора:
регулировочный рычаг, предназначенный для установки режущего зазора по нониусу.

__________________________________________________________________________________________

Дополнительные опции Артикул
Световой барьер вместо защитного экрана  3883001
Длина консоли 350mm HTBS-T 3100-60/4100-60 3880002
Длина консоли  350mm HTBS-T 3100-100/3100-130 3880003
Длина консоли 500mm HTBS-T 3100-60 3880004
Длина консоли 500mm HTBS-T 3100-100/ 3100-130/4100-60 3880005
Длина консоли 500mm HTBS-T 3100-160/4100-130  3883006
Длина консоли 500mm HTBS-T 3100-200 3883007
Пневматический м-м подъема тонкого стального листа "Standard" HTBS-T 3100-60/3100-100/3100-130  3883008
Пневматический м-м подъема тонкого стального листа "Standard" HTBS-T 3100-160/3100-200  3883009
Пневматический м-м подъема тонкого стального листа "Standard" HTBS-T 4100-60/4100-130 3883010
Пневматический м-м подъема тонкого стального листа "две стадии" HTBS-T 3100-60/3100-100  3883011
Пневматический м-м подъема тонкого стального листа  "две стадии" HTBS-T 3100-130  3883012
Пневматический м-м подъема тонкого стального листа "две стадии" HTBS-T 3100-160  3883013
Пневматический м-м подъема тонкого стального листа "две стадии" HTBS-T 4100-60  3883014
Пневматический м-м подъема тонкого стального листа "две стадии" HTBS-T 4100-130  3883015
Дополнительные опции Артикул
Задний упор 1250mm 3883016
Задний упор может гидравлически поворачиваться вверх HTBS-T 3100-160/3100-200/4100-130 3883017
Опорный кронштейн L=2m (1 шт) 3883018
Опорный кронштейн L=3m (1 шт) 3883019
Удлинитель опорного кронштейна L=2m 3883020
Удлинитель опорного кронштейна L=3m 3883021
Удлинитель углового упора L=2m (1 шт) 3883022
Удлинитель углового упора L=3m (1 шт) 3883023
Угловой упор (1500mm) с правой стороны 3883024
Шарики для опорного кронштейна/ углового упора 3883025
Регулируемый угловой упор 0-180° 3883026
Механизированная регулировка зазора резания для версии с ЧПУ 3883027
Лазерная линия резания 3883028
1 компл. запасных ножей HTBS-T 3100-60 3883029
1 компл. запасных ножей HTBS-T 3100-100 3883030
1 компл. запасных ножей HTBS-T 3100-130 3883031
1 компл. запасных ножей HTBS-T 3100-160 3883032
1 компл. запасных ножей HTBS-T 3100-200 3883033
1 компл. запасных ножей HTBS-T 4100-60 3883034
1 компл. запасных ножей HTBS-T 4100-130 3883035
Ручной м-м централизованной смазки 3883036
