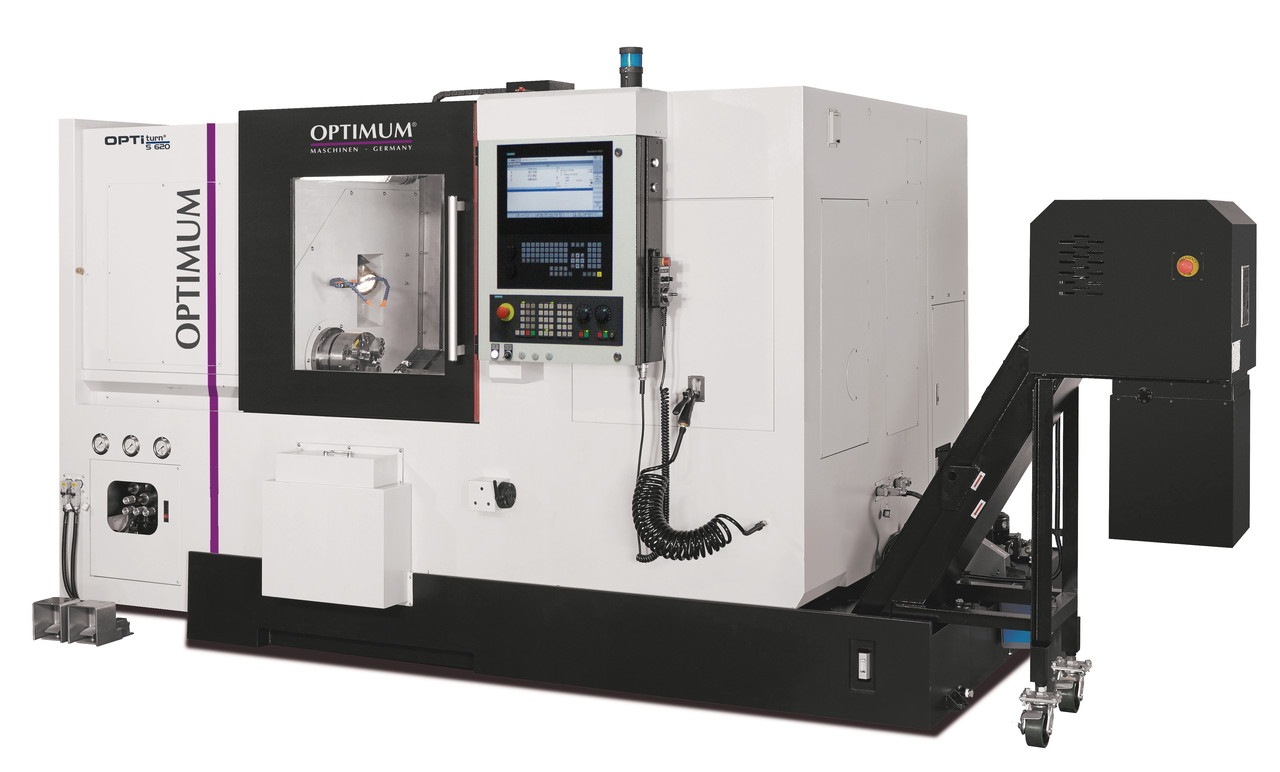

OPTIturn S 620 / S 620L токарный станок с ЧПУ

  • Нет в наличии
  • Только оптом
  • Код: 3515065

Цену уточняйте

+375 (17) 319-25-19
  • +375 (17) 317-25-17
  • +375 (44) 777-77-94
  • +375 (29) 681-18-12
возврат товара в течение 14 дней по договоренности
OPTIturn S 620 / S 620L токарный станок с ЧПУ
OPTIturn S 620 / S 620L токарный станок с ЧПУ
Цену уточняйте
Нет в наличии
+375 (17) 319-25-19
  • +375 (17) 317-25-17
  • +375 (44) 777-77-94
  • +375 (29) 681-18-12
Описание
Характеристики
Информация для заказа

Токарный станок с ЧПУ OPTIturn S 620 / S 620L.

S 620   токарный станок с ЧПУ с наклоненной станиной и вспомогательным шпинделем.
Фрезерование и токарная обработка в один шаг.

Главные аргументы: качество, эффективность и цена​


■ Жесткая тяжелая конструкция
■ Компактный дизайн

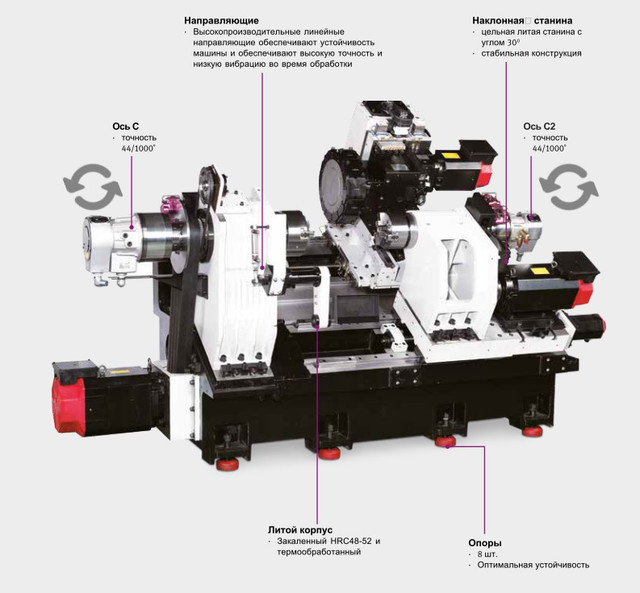

Наклонная станина 30 ° для большого диаметра обработки
■ Простое удаление стружки в контейнер для стружки
■ Стабильные линейные направляющие обеспечивают длительный срок службы
благодаря максимальной статической и динамической жесткости.
■ Закаленные и шлифованные ШВП
Сервоприводы для всех осей SIEMENS
■ Все сервомоторы со встроенными датчиками для максимальной точности
■ Портативный электронный маховик
■ Транспортер для удаления стружки
■ Встроенное освещение рабочей зоны
■ Ось C с тормозной системой APEX PT16-16-RB-330 и 12 инструментами BMT55
Гидравлический 3-х кулачковый патрон Ø 200 мм и Z- шпиндель 150 мм
■ Система охлаждения
■ Ножная педаль
■ Автоматическая система смазки
■ Надежная и производительная гидростанция
■ Теплообменник для электрошкафа
■ Поддержка устройств автозагрузки и подачи прутков
■ EMC (электромагнитная совместимость) и модуль безопасности от Siemens
2 года гарантии на систему ЧПУ Siemens


Технические характеристики

Модель S 620 S 620L
Артикул 3515065 3515070
Электропитание
Электрическое подключение 380 В / ~ 50 Hz
Общая потребляемая мощность 20 кВА
Шпиндель главного привода
Привод шпинделя ( режим S1) 11 кВт
Крутящий момент (режим S1) 98.7 Нм
Привод шпинделя ( режим S6,  30%) 15 кВт
Крутящий момент (режим S6, 30%) 199.2 Нм
Шпиндель  DIN ISO 702-1 No. 6
Проходное отверстие шпинделя Ø 66 мм* Ø 75 мм*
Проходное отверстие с патроном Ø 52 мм Ø 65 мм
Гидравлический токарный патрон Ø 200 мм
Вспомогательный шпиндель Z2
Привод шпинделя ( режим S1) 7.5 кВт
Крутящий момент (режим S1) 50 Нм
Привод шпинделя ( режим S6,  30%) 11 кВт
Крутящий момент (режим S6, 30%) 112 Нм
Шпиндель  DIN ISO 702-1 No. 5
Проходное отверстие шпинделя Ø 52 мм
Проходное отверстие с патроном Ø 45 мм
Гидравлический токарный патрон (опция) Ø 150 мм
Насосы
Насос подачи СОЖ 530 Вт
Гидравлический насос 2.2 kW
Центральная система смазки 30 Вт
Станочные данные
Макс. обрабатываемый диаметр Ø 380 мм
Диаметр над выемкой станины Ø 650 мм
Межцентровое расстояние  520 мм 1,020 мм
Диаметр обработки над суппортом Ø 380 мм
Наклон станины 30°
Обороты шпинделя
Обороты шпинделя Z 4.000 об/мин **
Обороты шпинделя Z2 5,000 об/мин **
Сменщик инструмента
Тип гидравлический VDI30 DIN 5480
Мощность двигателя, приводные инстр. 3.75 кВт
Обороты, приводной инстр. 6,000 об/мин
Количество инструмента 12
Максимальный размер державки резца 25 x 25 мм
Максимальный Ø осевого инструмент Ø 40 мм
Точность
Повторяемость ± 0.01мм
Позиционирование 0.01/300 мм
Перемещение
Ось X  215 мм
Ось Y (опция) 100 мм (± 50 мм)
Ось Z 520 мм 1,020 мм
Ось Z2 520 мм 1,020 мм
Подача / ускоренное перемещение
Ось X  24,000 мм/мин.
Ось Y (опция) 6,000 мм/мин.
Ось Z/Z2 24,000 мм/мин.
Размеры
Длина без транспортера 3,500 мм 4,020 мм
Длина с транспортером 3,985 мм 4,485 мм
Ширина x Высота 3,135 x 1,950 мм
Масса 5000 кг 6000 кг



Sinumerik 828D system ПО SW 28x
Память CNC 8 MB
Время обмена 1 ms
Упреждение 150
Количество инструментов 512




Стандартная комплектация



ТЕПЛООБМЕННИК РЕВОЛЬВЕРНАЯ ГОЛОВКА КОНТРШПИНДЕЛЬ​​
• Закрытый распределительный шкаф с интеллектуальным управлением охлаждением
• Оптимальная температура даже в случае высокой температуры окружающей среды
• Быстрая смена и надежность
•  Приводные инструменты с сервоприводом, 12 ячеек под инструмент
• Оба шпинделя с управлением по оси C
• Гидравлический
• Тормозная система с индексацией угла наклона шпинделя
ИЗМЕРИТЕЛЬНАЯ ГОЛОВКА ДЛЯ
КОНТРОЛЯ ИНСТРУМЕНТА
ТОКАРНЫЙ ПАТРОН АВТОМ. СИСТЕМА СМАЗКИ
• Производитель Renishaw
• Дает возможность измерять инструмент внутри станка
•  Гидравлический Ø 200 мм • Выдвигается для обслуживания
• С поплавковым реле уровня. Если уровень масла мал, подается звуковой сигнал.
ОСЬ X ОСИ Z и Z2 ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ
• Сервомотор и высокоточный шпиндель с ШВП соединены напрямую
• Уменьшенные вибрации
•  Линейные направляющие с ШВП •  Быстрое перемещение 24 м/мин.




Рекомендуемые дополнительные принадлежности

Токарные патроны
351506501 Гидравлический 3-х кулачковый патрон Ø 250 мм · Вместо станд. >  Гидравлический 3-х кулачковый токарный патрон Ø 200 мм
351506502 Гидравлический 4-х кулачковый патрон Ø 200 мм · Вместо станд.  >  Гидравлический 3-х кулачковый токарный патрон Ø 200 мм
351506503 Гидравлический 4-х кулачковый патрон Ø 250 мм · Вместо станд.  >  Гидравлический 3-х кулачковый токарный патрон Ø 200 мм
351506510 Гидравлический 4-х кулачковый патрон Ø 150 мм · Вместо станд.  >  Гидравлический 3-х кулачковый токарный патрон Ø 150 мм
· Для контршпинделя / B шпиндель
Податчик прутков
351506535 Податчик прутков Pro V 65E · 1.2 метра
· Доп.информация по запросу
351506536 Податчик прутков Pro V 65LE · 1.5 метра
· Доп.информация по запросу
351506538 Податчик прутков Pro Conqueror · 3 метра
· Доп.информация по запросу
Цанговый патрон
351506504 Цанговый патрон · Для главного шпинделя
· Вместо станд. >  Гидравлический 3-х кулачковый токарный патрон Ø 200 мм
351506511 Цанговый патрон · Для контршпинделя
· Вместо станд. >  Гидравлический 3-х кулачковый токарный патрон Ø 150 мм
Прочее
351506515 Ось Y · для использования фрезерования
  351506520 Насос СОЖ · 20 Бар
351506527 Воздушный кондиционер · Вместо станд. > теплообменник
351506528 Автоматическое открытие дверей
351506525 Автоматическая оснастка
351506526 Автоматический подборщик деталей
Основные
Производитель Optimum Maschinen
  • Цена: Цену уточняйте
