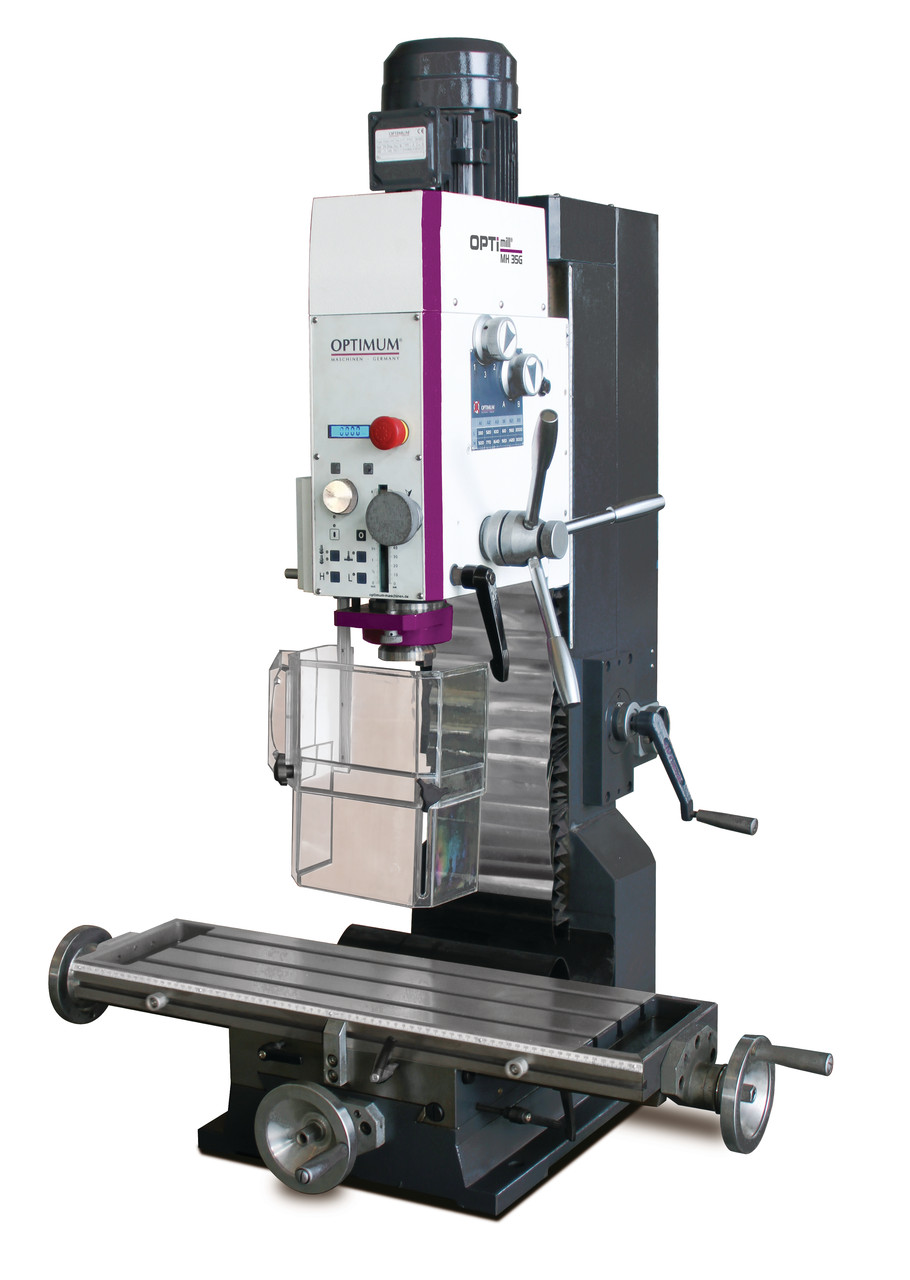

Сверлильно-фрезерный станок OPTImill MH 35G / MH 35V

Сверлильно-фрезерный станок OPTImill MH 35G / MH 35V
  • Сверлильно-фрезерный станок OPTImill MH 35G / MH 35V, фото 2
  • Под заказ 20 дней
  • Оптом и в розницу
  • Код: 3338165

Оптовые и розничные цены уточняйте

+375173192519
  • +375173172517
  • +375447777794
  • +375296811812
  • График работы
  • Адрес и контакты
  • Производитель и гарантия
Сверлильно-фрезерный станок OPTImill MH 35G / MH 35VСверлильно-фрезерный станок OPTImill MH 35G / MH 35V
Оптовые и розничные цены уточняйте
Под заказ
+375173192519
  • +375173172517
  • +375447777794
  • +375296811812
Описание
Характеристики
Информация для заказа

Сверлильно-фрезерный станок OPTImill MH35G / MH35V

MH35G универсальный точный сверлильно-фрезерный станок с механической коробкой передач.
MH35V с электронной регулировкой частоты вращения.
Пульт управления с грязе- и водо- стойкой сенсорной клавиатурой.



Главные аргументы: качество, эффективность и цена.




· Тяжелая, прочная и массивная колонна из высококачественного литого чугуна со шлифованными направляющими типа ласточкин хвост для отличной устойчивости и точности .
· Отличное радиальное биение благодаря коническим роликовым подшипникам, обеспечивающим радиальное биение менее чем 0,015мм, измеренное на пиноли шпинделя.
· Диапазон наклона фрезерной головы  ± 60°
· Ручная точная подача.
· Точные и надежные направляющие типа “ласточкин хвост”, регулируемые клиновыми планками.
· Прочная, тяжелая стальная подставка обеспечивающая устойчивость - доступна по опции.
· Упор глубины сверления.
· Режим нарезания резьбы
· Регулируемый по высоте защитный экран для обеспечения наилучшей защиты пользователя от отлетающей стружки.
· Двухконтурный качественный промышленный электродвигатель.
· Легко читаемый дисплей пиноли шпинделя на фрезерной голове.




Панель управления Механическая система быстрой
смены  и зажима инструмента
Электропроводка
·простая в использовании сенсорная панель
·легко читаемый цифровой дисплей
·кнопка аварийной остановки
· фрезерная головка оснащена пружинной цангой для инструментальной оправки BT30x45°
· легко менять, открыв механическую защиту и переместив рычаг втулки шпинделя вверх
· кабель-канал из легкого материала






Модель MH 35G MH 35V
Артикул 3338165 3338170
Технические характеристики
Подключение 380 В ~50 Гц
Мощность двигателя на выходе 1,1/ 1,5 кВт 1,5 кВт
Характеристики сверления / фрезерования
Диаметр сверления в стали (S235JR) Ø 32 мм
Диаметр глубокого сверления в стали (S235JR) Ø 28 мм
Макс. диаметр фрезы Ø 80 мм
Макс. диаметр вала фрезы Ø 28 мм
Шпиндель
Ход пиноли шпинделя 90 мм
Посадка в шпинделе ВТ30
Диаметр пиноли 68 мм
Зев 215 мм
Сверлильная/ фрезерная головка
Диапазон наклона  ± 60°
Скорости шпинделя 220 - 3100 об./мин 50 - 3260 об./мин
Передачи 2 х 6 6 передач, электронное управление скоростью
Стол поперечного перемещения
Макс. расстояние от шпинделя до стола 440 мм
Габариты стола (длина х ширина) 750 х 210 мм
Макс. нагрузка на стол 170 кг
Размер Т-паза / кол-во/ расстояние между пазами 12 мм/ 3 / 63 мм
Перемещение по осям
Ось Х 450 мм
Ось Y 200 мм
Ось Z 460 мм
Размеры (ДxШxВ) 850 x 1,030 x 1,340 мм
Вес 316 кг



Комплект поставки:
·Быстросменный сверлильный  патрон (1-16 мм).
·Переходная оправка МТ4/B16.
·Руководство по эксплуатации.




Дополнительные принадлежности Артикул
Оправка под фрезу BT30 / 22мм 3353306
Патрон сверлильный быстрозажимной BT30 / 0-13мм 3536303
Оправка переходная BT30 / Weldon Ø 6 mm 3356310
Оправка переходная BT30 Weldon Ø 8 mm 3356311
Оправка переходная BT30 Weldon Ø 10 mm 3356312
Оправка переходная BT30 Weldon Ø 12 mm 3356313
Оправка переходная BT30 Weldon Ø 16 mm 3356314
Оправка переходная BT30 Weldon Ø 20 mm 3356315
Оправка переходная ВТ30 - МТ2 3353305
Цанговый патрон BT30 / ER 32 3353304
Ключ для цангового патрона ER 32 3353307
Цанги ER32 18шт. / 3-20мм 3441122
Установщик нуля по оси Z 3536290
Съемник для инструмента BT30 3536193
Щетка коническая 3353301
Болт штревельный под BT30 3353302
Устройство автоматической подачи стола OPTI V99 / 230В 3352022
Монтажный комплект  V99/230V - X-ось BF30/MH35 3352035
Подставка
- Размеры, мм  Д x Ш x В: 650 x 550 x 750
- Вес, кг : 76
3353014
Виброопора регулируемая SE1 (необходимо 4 шт) 3381012
Стартовый набор BT 30:
- 22 mm державка для фрезы, 1 - 13 mm патрон, 2
державки Велдона Ø 6 mm и 20 mm, 1 державка Велдона Ø 8 / 10 / 12 / 16 mm каждая, переходник BT 30 - MT 2, 3 цанговых оправки ER 32, ключ для цанговой оправки ER 32, набор цанговых оправок ER 32 (18 шт), устройство регулировки по высоте, шаблон для сборки и настройки инструмента, 14 крепежных болтов, коническая щетка
3536107
Тип станкаВертикально-сверлильный
