Универсальный фрезерный станок OPTImill MT 230S
Цену уточняйте
Нет в наличии+375 (17) 319-25-19
- +375 (17) 317-25-17
- +375 (44) 777-77-94
- +375 (29) 681-18-12
Описание
Характеристики
Информация для заказа

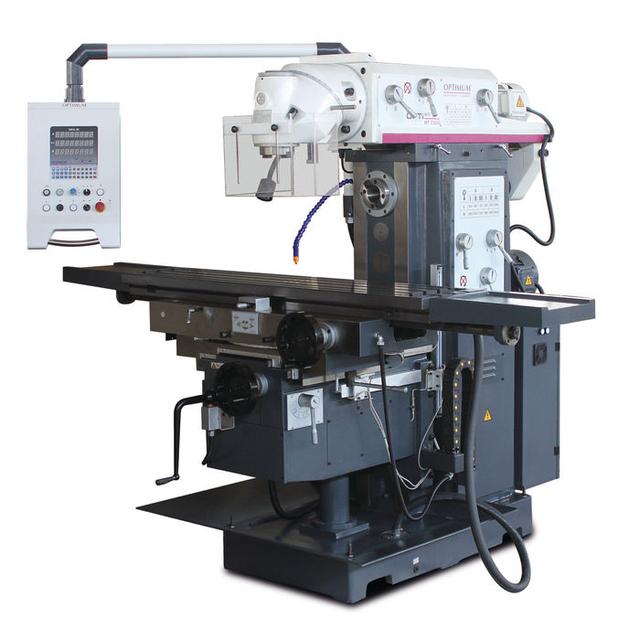

Универсальный фрезерный станок OPTImill MT 230S.
MT 230S качественный, точный и производительный универсальный фрезерный станок
cо встроенным устройством цифровой индикации.
Главные аргументы: качество, эффективность и цена
| · Универсальный диапазон применения. · Прочная конструкция. · Плавная работа благодаря шлифованным шестерням, работающим в масляной ванне. · Жесткая станина из высококачественного чугуна Meehanite. · Все направляющие закалены и регулируются клиновыми планками. · Центральная система смазки направляющих. · Большого размера маховики с хорошо читаемыми лимбами. · Светодиодное освещение рабочей зоны. · Интегрированная система охлаждения. · Эргономичная поворотная панель управления OPTI с УЦИ DPA 21. · Горизонтальное и вертикальное фрезерование. |
· Стабильные прямоугольные направляющие по осям Y и Z. · Автоматическая подача по осям X, Y, Z. · Простое управление переключающими элементами. · Система подачи, управляемая серводвигателем с фиксированными ступенями. · Раздельные ручные маховики. · Массивный, жесткий, большого размера рабочий стол с точно обработанной поверхностью, включая регулируемые клинья и концевые упоры. · Горизонтальный фрезерный держатель, прикрепленный к задней части станка для легкого доступа. · Фрезерная головка имеет две оси вращения и может быть установлена в большом диапазоне пространственных положений. |
 |
 |
| Горизонтальный хобот | Панель управления |
| · Горизонтальный хобот для работы дисковыми фрезами. · Регулируемый подшипник скольжения. |
· Интегрированная панель переключателей. · Встроенное устройство цифровой индикации DPA 21. · Вращается вокруг своей оси. |
| Модель | MT 230S | |
|---|---|---|
| Артикул | 3344125 | |
| Технические характеристики | ||
| Общая потребляемая мощность | 12 кВт / 380В ~50Гц | |
| Вертикальный приводной двигатель | 4 кВт | |
| Горизонтальный приводной двигатель | 5,5 кВт | |
| Насос СОЖ | 90 Вт | |
| Возможности фрезерования | ||
| Максимальный диаметр торцевой фрезы | Ø 160 мм | |
| Максимальный диаметр концевой фрезы | Ø 25 мм | |
| Вертикальный шпиндель | ||
| Конец вертикального шпинделя | ISO 50 (DIN 2080) | |
| Зажимная штанга | М24 | |
| Частота вращения вертикального шпинделя | 60 - 1750 об/мин | |
| Количество ступеней | 12 | |
| Расстояние вертикальный шпиндель ― стол | 190 - 590 мм | |
| Расстояние вертикальный шпиндель ― колонна | 260 - 910 мм | |
| Поворот / наклон фрезерной головки | 360 ° | |
| Горизонтальный шпиндель | ||
| Конец горизонтального шпинделя | ISO 50 (DIN 2080) | |
| Частота вращения горизонтального шпинделя | 60 - 1 800 об/мин | |
| Количество ступеней | 12 | |
| Расстояние горизонтальный шпиндель ― стол | 20 - 420 мм | |
| Рабочий стол | ||
| Размер стола | 1 600 x 360 мм | |
| Максимальная нагрузка на стол | 400 кг | |
| Размер Т-об.паза/расстояние/кол-во | 18 мм / 80 мм / 3 | |
| Поворот | ± 35° | |
| Ось X | ||
| Перемещение по оси X (автомат. / ручн.) | 1220 / 1300 мм | |
| Подача по оси X | 30 - 750 мм/мин | |
| Подача по оси X (ускоренная) | 1200 мм/мин | |
| Ось Y | ||
| Перемещение по оси Y (автомат. / ручн.) | 220 / 300 мм | |
| Подача по оси Y | 20 - 500 мм/мин | |
| Подача по оси Y (ускоренная) | 800 мм/мин | |
| Ось Z | ||
| Перемещение по оси Z (автомат. / ручн.) | 320 / 400 мм | |
| Подача по оси Z | 15 - 375 мм/мин | |
| Подача по оси Z (ускоренная) | 600 мм/мин | |
| Размеры | ||
| Габаритные размеры (ДхШхВ) | 2 520 x 2 160 x 2 030 мм | |
| Масса станка | 2800 кг | |
| Комплект поставки: · Цанговый патрон ISO50 с цангами 4 - 26 мм. · Горизонтальный хобот Ø27 мм. · Горизонтальный хобот Ø32 мм. · Фрезерная оправка ISO50 / Ø40 мм. · Переходная оправка ISO50 / МК4. · Комплект инструмента для обслуживания. · Руководство по эксплуатации. |
| Дополнительные принадлежности | Артикул | |
|---|---|---|
| Тиски станочные FMS200 | 3354200 | |
| Тиски станочные FMSN150 | 3354130 | |
| Тиски станочные с гидроусилением HMS125 | 3355127 | |
   |
||
| Приспособления зажимные SPW12 / 58шт. | 3352017 | |

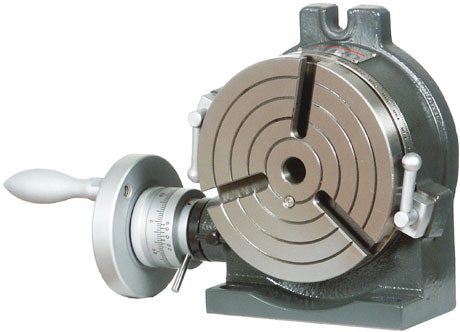

| Стол поворотный RT200 | 3356200 | |
| Головка делительная универсальная TA125 | 3356125 | |
   |
||
| Патрон цанговый SK50 с комплектом цанг ER32 18шт. / 2-20мм | 3352065 | |
| Оправка переходная SK50 / B18 DIN2080 | 3352067 | |
   |
||
| Фрезы концевые HSS с титановым напылением 20шт. / 3 ― 20мм | 3352255 | |
| Фрезы твердосплавные концевые 18шт. / 3-12мм | 3352118 | |
| Фрезы твердосплавные радиусные 9шт. / 4-8мм | 3352116 | |
   |
||
| Виброопора регулируемая SE2 | 3381016 | |
| Дополнительная оснастка | ||
| Основные | |
|---|---|
| Производитель | Optimum Maschinen |
| Дополнительные параметры | |
| Тип системы ЧПУ станка | универсальная |
