Широкоуниверсальный инструментальный фрезерный станок OPTImill MZ 2

Широкоуниверсальный инструментальный фрезерный станок OPTImill MZ 2
  • Широкоуниверсальный инструментальный фрезерный станок OPTImill MZ 2, фото 2
  • Широкоуниверсальный инструментальный фрезерный станок OPTImill MZ 2, фото 3
  • Широкоуниверсальный инструментальный фрезерный станок OPTImill MZ 2, фото 4
  • Широкоуниверсальный инструментальный фрезерный станок OPTImill MZ 2, фото 5
  • Под заказ, 20 дней
  • Только оптом
  • Код: 3346220

Оптовые цены уточняйте

+375173192519
  • +375173172517
  • +375447777794
  • +375296811812
  • График работы
  • Адрес и контакты
  • Производитель и гарантия
Широкоуниверсальный инструментальный фрезерный станок OPTImill MZ 2Широкоуниверсальный инструментальный фрезерный станок OPTImill MZ 2
Оптовые цены уточняйте
Под заказ, 20 дней
+375173192519
  • +375173172517
  • +375447777794
  • +375296811812
Описание
Характеристики
Информация для заказа

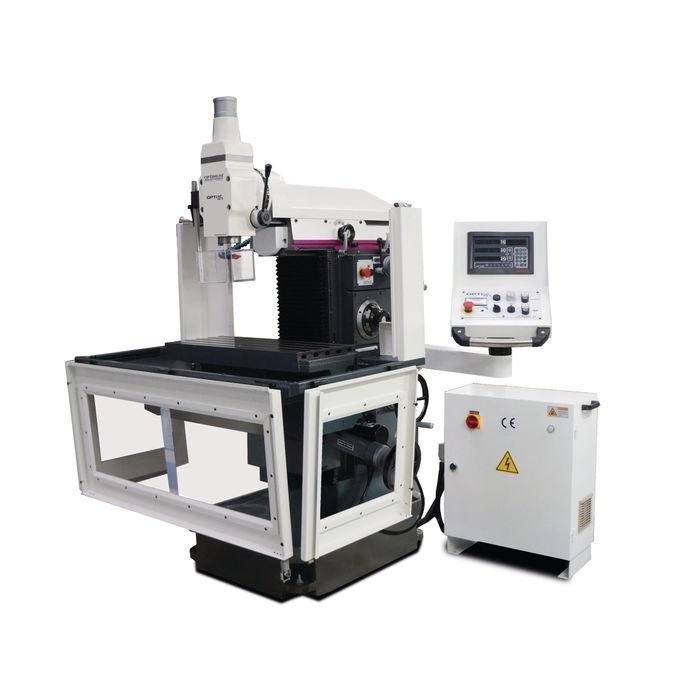

Инструментальный фрезерный станок OPTImill MZ 2.

MZ 2 точный инструментальный фрезерный станок
c устройством цифровой индикации Newall на 3 оси.

Главные аргументы: качество, эффективность и цена




· Жесткая массивная конструкция из высококачественного серого чугуна.
· Вертикальный и горизонтальный шпиндели.
· Вертикальный и горизонтальный координатные столы.
· Автоматическая подача по осям X, Y, Z с быстрым ходом.
· Компактная конструкция и удобное расположение всех органов управления с правой стороны станка.
· Ручная централизованная система смазки направляющих.
· Цифровая индикация перемещений по всем осям Newall.
· Закаленные и шлифованные направляющие типа “ласточкин хвост” по осям X и Y и плоские по оси Z.
· ШВП по всем осям.
· Плавная регулировка подач частотным инвертором.
· Высокая жесткость и точно обработанная поверхность координатных столов с Т-образными пазами.
· Большеразмерные маховики с хорошо читаемыми шкалами
· Большой ход пиноли 120 мм.
· Наклон вертикальной фрезерной головки "влево/вправо".
· Оснащен светодиодным станочным светильником.
· Система подачи СОЖ со встроенным баком.
· Эргономичная поворотная панель управления OPTI.

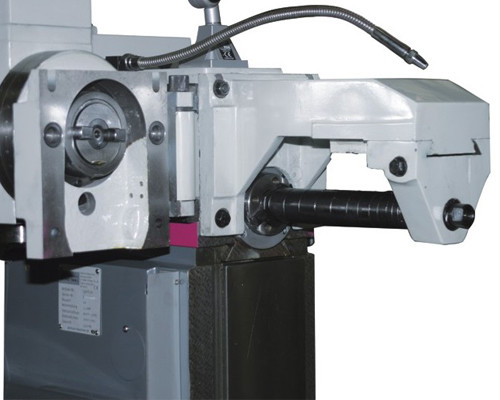

Горизонтальный хобот ШВП по осям
Горизонтальный хобот Ø32 мм для работы дисковыми фрезами. По всем осям установлены ШВП для точного и плавного перемещения .

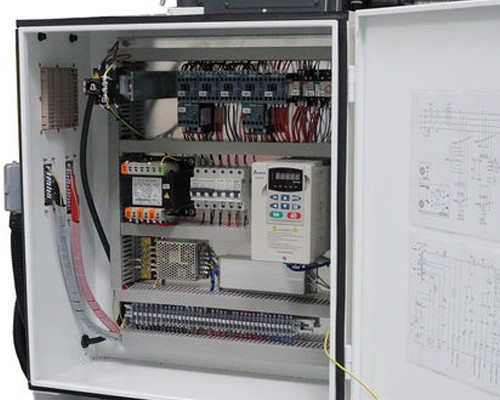

Управление подачами Панель управления
Частотный преобразователь для плавной регулировки подач.​ Фирменная панель управления OPTI со встроенным УЦИ Newall и индикацией скорости подач.






Модель MZ 2
Артикул 3346220
Технические характеристики
Общая потребляемая мощность 4,0 кВт / 380В ~50 Гц
Мощность главного привода 2,2 кВт
Мощность привода подачи 0,375 кВт
Насос подачи СОЖ 95 Вт
Фрезерные / сверлильные возможности
Макс. диаметр рассверливания в стали (S235JR) Ø 30 мм
Макс. диаметр сверления в стали (S235JR) Ø 26 мм
Макс. диаметр торцевой фрезы Ø 100 мм
Макс. диаметр концевой фрезы Ø 25 мм
Шпиндель
Зажим шпинделя ISO 40 (DIN2080) / M16
Частота вращения шпинделя 50 - 1 890 об/мин
Количество ступеней 12
Вертикальная обработка
Ход пиноли 120 мм
Расстояние вертикальный шпиндель ― стол 75 - 410 мм
Расстояние вертикальный шпиндель ― колонна макс.100 мм
Наклон фрезерной головки ± 90°
Горизонтальная обработка
Расстояние вертикальный шпиндель ― стол 70 -  400 мм
Рабочий стол
Вертикальный стол Д x Ш 830 x 250 мм
Максимальная нагрузка на стол 385 кг
Размер Т-об.паза/расстояние/кол-во 14 мм / 63 мм / 2
Горизонтальный стол Д x Ш 750 x 320 мм
Максимальная нагрузка на стол 385 кг
Размер Т-об.паза/расстояние/кол-во 14 мм / 63 мм / 5
Перемещения
Перемещение по оси X (ручное / автоматическое)  400 / 360 мм
Перемещение по оси Y (ручное / автоматическое) 200 / 160 мм
Перемещение по оси Z (ручное / автоматическое) 365 / 325 мм
Скорость вращения на оси X, Y, Z (обычная / ускоренная) 50 - 450 / 50 - 700 об/мин
Подача по оси X, Y, Z 10 - 600 мм/мин
Размеры
Габаритные размеры (ДхШхВ) 1 239 x 1 168 x 1 900 мм
Масса станка 1 180 кг



Комплект поставки:
·Горизонтальный хобот с осями Ø16, Ø22, Ø27 и Ø32 мм.
·Оправка переходная ISO40 / МК3.
·Оправка переходная MK3 / MK1.
·Оправка переходная MK3 / MK2.
·Комплект инструмента для обслуживания.
·Руководство по эксплуатации.






Дополнительные принадлежности Артикул

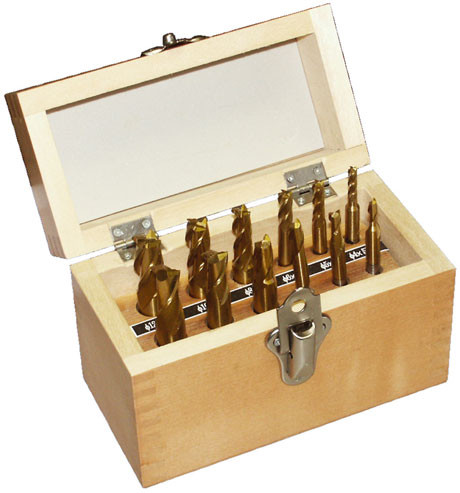

Фрезы концевые HSS с титановым напылением 12шт. / 4-12мм 3352113

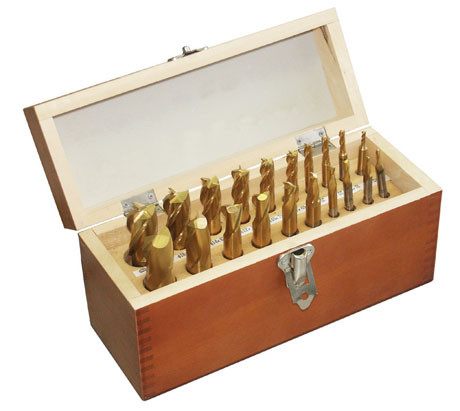

Фрезы концевые HSS с титановым напылением 20шт. / 3 ― 20мм 3386200
Фрезы концевые твердосплавные 18шт. / 3-12мм 3352118
Фрезы радиусные твердосплавные 9шт. / 4-8мм 3352116
Сверла с титановым напылением 25шт. / 1 ― 13мм 3051010
Фреза торцевая со смемнными пластинами ISO40 3350216
Расточная головка ISO40 компл. 3352086
Расточная головка ISO40 компл. 3352074
Оправка переходная для торцевых фрез ISO40 / 22мм 3352071

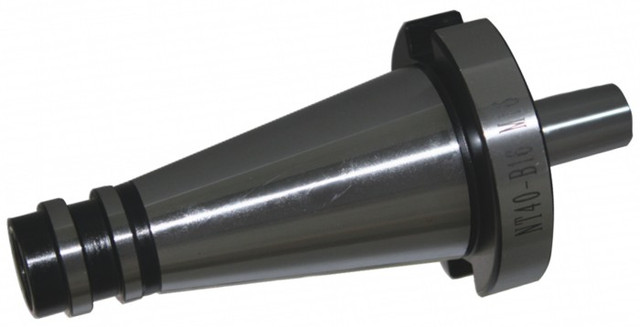

Оправка переходная ISO40 / B16 3352070
Патрон цанговый ISO40 с комплектом цанг ER32 18шт. / 2-20мм 3352056

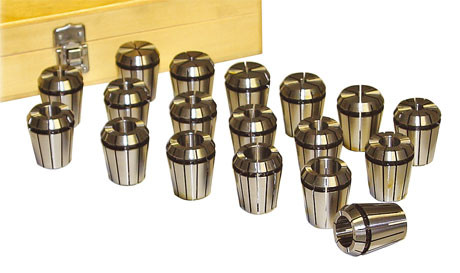

Цанги ER32 18шт. / 3-20мм 3441122
Приспособления зажимные SPW12 / 58шт. 3352017
Призмы параллельные 20шт. 3354000
Угольник 90° 202x126x150 мм 3385052

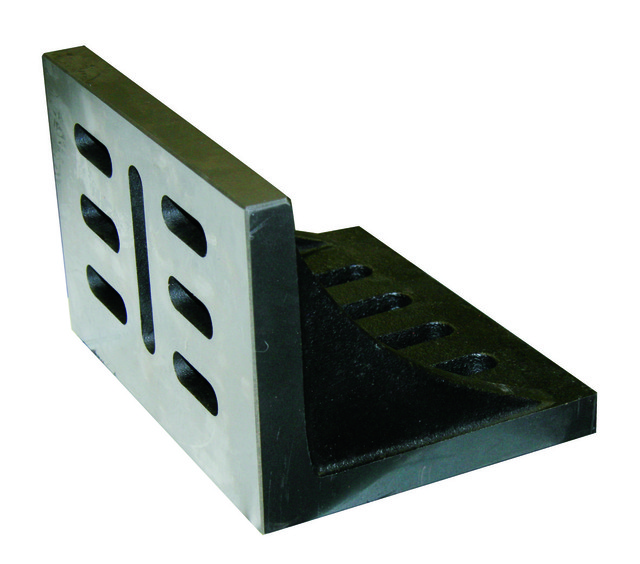

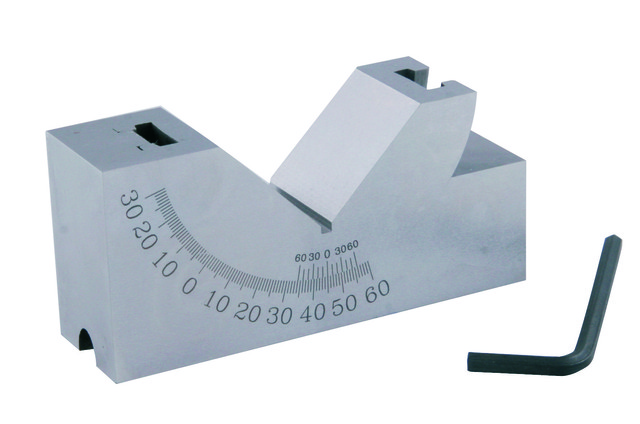

Призма угловая WP30 / 90° 3352195
Стол поворотный RT150 3356150
Стол поворотный RT200 3356200
Стол делительный круглый с 3-х кулачковым патроном RTE165 3356365
Стол поворотный RTU165 3354165
Тиски станочные FMS100 3354100
Тиски станочные FMS125 3354125
Тиски станочные FMS150 3354150
Тиски станочные FMSN100 3354110
Тиски станочные FMSN125 3354120
Тиски станочные FMSN150 3354130
Тиски станочные с гидроусилением HMS100 3355100
Тиски станочные с гидроусилением HMS125 3355127
Тиски станочные с гидроусилением HMS150 3355150
Тиски станочные с гидроусилением HMS200 3355200
Тиски станочные трехосевые DAS100 3355500



Производитель  Optimum Maschinen
Дополнительные параметры
Тип системы ЧПУ станка  универсальная
