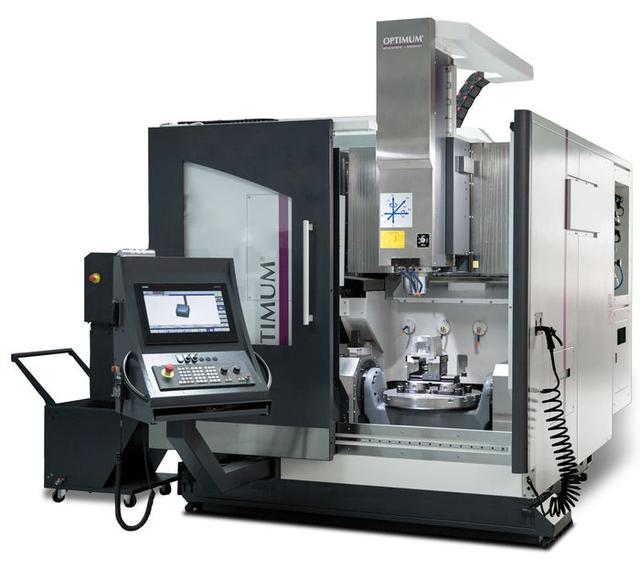

Фрезерный 5-осевой обрабатывающий центр с ЧПУ OPTIimill FU 5-600 HSC
  • Фрезерный 5-осевой обрабатывающий центр с ЧПУ OPTIimill FU 5-600 HSC, фото 2
  • Фрезерный 5-осевой обрабатывающий центр с ЧПУ OPTIimill FU 5-600 HSC, фото 3
  • Фрезерный 5-осевой обрабатывающий центр с ЧПУ OPTIimill FU 5-600 HSC, фото 4
  • Фрезерный 5-осевой обрабатывающий центр с ЧПУ OPTIimill FU 5-600 HSC, фото 5
  • Фрезерный 5-осевой обрабатывающий центр с ЧПУ OPTIimill FU 5-600 HSC, фото 6
  • Фрезерный 5-осевой обрабатывающий центр с ЧПУ OPTIimill FU 5-600 HSC, фото 7
  • Фрезерный 5-осевой обрабатывающий центр с ЧПУ OPTIimill FU 5-600 HSC, фото 8
  • Фрезерный 5-осевой обрабатывающий центр с ЧПУ OPTIimill FU 5-600 HSC, фото 9
  • Фрезерный 5-осевой обрабатывающий центр с ЧПУ OPTIimill FU 5-600 HSC, фото 10
  • Под заказ, 60 дней
  • Только оптом
  • Код: 3511382

Оптовые цены уточняйте

+375173192519
  • +375173172517
  • +375447777794
  • +375296811812
  • График работы
  • Адрес и контакты
  • Производитель и гарантия
Фрезерный 5-осевой обрабатывающий центр с ЧПУ OPTIimill FU 5-600 HSCФрезерный 5-осевой обрабатывающий центр с ЧПУ OPTIimill FU 5-600 HSC
Оптовые цены уточняйте
Под заказ, 60 дней
+375173192519
  • +375173172517
  • +375447777794
  • +375296811812
Описание
Характеристики
Информация для заказа

Фрезерный обрабатывающий центр с ЧПУ OPTIimill FU 5-600 HSC.

FU 5-600 HSC универсальный 5-осевой обрабатывающий центр с управлением SIEMENS 840D Sl.

Главные аргументы: качество, эффективность и цена​


■ Для тяжелой промышленности и машиностороения.
■ Высокая производительность.
■ Инструментальный магазином с двойным захватом на 32 инструмента в стандартном комплекте (дополнительно поставляется с магазином на 48 или 60 инструментов).
■ Оптические линейки Heidenhain - дополнительная измерительная система для обеспечения большей точности.
■ Защитное ограждение от стружки.
■ Прецизионные линейные направляющие.
■ Сервопривода с высокими крутящими моментами на всех осях.
■ Высокая скорость быстрого хода 36 м / мин на X, Y и Z осях.
■ Телескопические защитные кожухи на всех осях
■ Точные, преднатянутые высокопроизводительные ШВП (Ø 40 мм х P12 х C3) на X, Y и Z-осях.
■ Шпиндель на высокоточных подшипниках серии P5- с постоянной принудительной подачей смазки.
■ Система охлаждения с очисткой от стружки и баком для охлаждающей жидкости встроены в корпус станка.
■ Пистолет с гибким шлангом для очистки рабочей зоны.
■ Система внутреннего охлаждения инструмента с подводом СОЖ через шпиндель, давление 20 бар.
■ Конвейер для стружки ленточного типавстроен в корпус фрезерного станка.
■ Автоматическая централизованная система смазки.
■ Портативный электронный маховик для ускорения наладки станка.
■ Разъемы RJ45, USB и электропитание 230 В.
■ Дополнительный USB порт на панели управления.
■ Охлаждающее устройство с циркуляцией воды для быстрого хода и ШВП с готовой охлаждающей жидкостью. Предотвращает электрохимическую коррозию и защищает оцинкованные детали, алюминий, черные и цветные металлы.
■ Теплообменники.
■ EMC (электромагнитная совместимость) и модуль безопасности от Siemens.
■ Два года гарантии Siemens.


Технические характеристики

Модель FU 5-600 HSC 15 FU 5-600 HSC 18 FU 5-600 HSC 24
Артикул 3511382 3511384 3511386
  In-line шпиндель Высокочастотный шпиндель
(Built-in spindle) Kessler
Высокочастотный шпиндель
(Built-in spindle) Kessler
Электропитание
Электрическое подключение 380 В / ~50 Hz
Общая потребляемая мощность 70 кВА 77 кВА
Шпиндель
Привод шпинделя ( режим S1) 20 кВт 25 кВт
Крутящий момент шпинделя (режим S1) 96 Нм 32 Нм
Привод шпинделя ( режим S6,  30%) 50 кВт 35 кВт
Крутящий момент шпинделя (режим S6, 30%)  240 Нм 39 Нм
Конус шпинделя SK 40 DIN 69871 HSK A-63 DIN 69893
Точность
Повторяемость ± 0.004 мм
Позиционирование ± 0.008 мм
Сменщик инструмента
Тип Двойной захват
Количество инструментов 32
Макс. Ø инструмента 78 мм
Макс. Ø инструмента (при соседн.свободном) 120 мм
Максимальная длина инструмента 300 мм
Максимальная масса инструмента 7 кг
Время смены инструмента, инструмент-инструмент 1.51 сек.
Перемещения
Ось X  600 мм
Ось Y 600 мм
Ось Z 500 мм
Подача по осям
Ускорение оси X, Y, Z 7  м/с2
Ускоренная подача оси X, Y, Z 36 000 мм/мин.
Скорость вращения шпинделя
Скорости* 15 000 об/мин. 18 000 об/мин. 24 000 об/мин.
Пневматика
Сжатый воздух 6 Бар
Смазочно-охлаждающая система
Емкость бака СОЖ 380 л.
Емкость бака внешнего блока CTS 165 л.
Насос промывки стружки / расход 0.85 кВт / 150 л/мин.
Насос промывки перед./лев.  / расход 1.08 кВт / 150 л/мин.
Насос пистолета / расход 0.53 кВт / 58 л/мин.
Рабочий поворотный стол
Диаметр стола 600 мм
Размер Т-об.паза / кол-во / расстояние 14 мм / 7 / 75 мм
Максимальная нагрузка на стол 600 кг
Ось C
Вращение 360°
Гидравлический зажимной момент 1 200 Нм (при гидравлическом рабочем давлении 50 бар)
Макс. скорость вращения (червячн. передача) макс. 90 об/мин.
Ось A
Наклон ± 120°
Гидравлический момент затяжки 2 900 Нм (при гидравлическом рабочем давлении 50 бар)
Макс. допустимый крутящий момент (S1) 393 Нм
Макс. допустимый крутящий момент (S6) 707 Нм
Макс. скорость наклона (крутящий момент двигателя) макс. 16.6 об/мин.
Размеры
Длина x Ширина x Высота 3 015 x 4 440 x 3 000 мм
Масса станка 9 150 кг

* пожалуйста, имейте ввиду, что мощность двигателя следует уменьшать на 20 % при выполнении продолжительной операции.



Производитель  Optimum Maschinen
